| 产品别名 | 扣件修复机 |
|---|---|
| 产品类型 | 全新 |
| 规格 | 标准 |
| 品牌 | 博雅 |
| 型号 | 标准 |

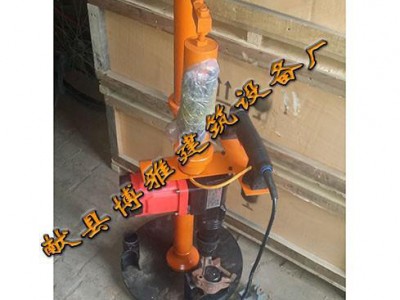

产品 建筑扣件清洗机
用途 清洗锈死螺栓和上面的灰渍
额定电流 380V/220V 50HZ
功率 1.5/2.2KW
油泵电源 直流 12V
本装置具有如下主要技术特点：
a） 集除锈上油等功能于一体；
b） 具有对国标扣件自动反复清洗等功能；
c） 能够对锈死扣件的螺杆旋转除锈并上油；
d） 具有手动和自动正反旋转装置，对国标,非标扣件可同时自动和手动操作清洗。
航宇牌建筑扣件清洗机使用说明书
一、概述
1.1用途
HY-48型建筑扣件清洗机（以下简称清洗机）是我公司研制开发的新型扣件清洗设备，该产品针对48型国标扣件设计，集扣件螺杆除锈上油等功能于一体，集中实现了建筑扣件的综合养护的优点。
1.2型号及其含义
HY-48:脚踏式手自一体48型扣件清洗机
1.3使用环境
a)环境温度：-10℃～+55℃
b)贮存温度：-25℃～+70℃
c)相对湿度：不超过55％；
d)大气压力：86kPa～106kPa；
e)使用地点应具有防御雨、雪、风、沙、灰的设施。
1.4技术特点
本装置具有如下主要技术特点：
a） 集除锈上油等功能于一体；
b） 具有对国标扣件自动反复清洗等功能；
c） 能够对锈死扣件的螺杆旋转除锈并上油；
d） 具有手动和自动正反旋转装置，对国标,非标扣件可同时自动和手动操作清洗。
二、主要技术参数
2.1工作电源
a） 额定电源电压：交流380V，允许偏差： -15 %～+10 %
b）油泵电源：直流12V。
c）额定频率：50Hz ，允许偏差：-5%～+5%；
d）电机功率：1.5KW
e）接触器线圈电压：220V
2.2外形尺寸
宽×长×高=350mm×680mm×650mm
2.3温度影响
装置在-10℃～+55℃温度下动作值因温度变化而引起的变差不大于5%
2.4产品重量
清洗机的总重量大约60kg
三、清洗机操作说明
接上电源，启动清洗机，踩下脚踏板，将扣件螺杆尾部放入泰山卡卡槽内，松开脚踏板，机头套筒套住扣件螺杆的螺母，并使螺母旋转，此时梯形座上的油管也同时往扣件螺杆上喷油，冲刷螺纹的锈迹，并起到润滑螺母的作用，减少强行扭转螺母对螺丝纹造成的损伤。当螺母正转旋转到螺杆尾部时，反转行程开关接通，电机反转运行，反正运行至螺杆头部时，正转行程开关接通，电机正转运行，如此反复清洗至扣件螺杆轻松自如的来回旋转。踩下脚踏板，油管停止喷油，取出清洗好的扣件，重新装上待清洗的扣件，继续如上操作。
3.1清洗机硬件设备
电机1台，减速箱1台，油泵1台，油箱1个，接触器2个，行程开关2个，按钮开关2个，停止开关1个，转换开关2个，总开关1个。
3.2控制功能
3.2.1自动反复旋转清洗功能
本清洗机可以通过前后两个行程开关实现反复旋转清洗的功能，也可以手动配合操作。有两路正反控制电路回路。用户可以根据自己的需要切换相应的电路操作系统，以实现复合实际工作中的需要。
3.2.2手动控制功能
手动控制方式：
接通电源，打开停止开关，关闭正转自动转换开关和反转自动转换开关。此时只能通过按钮开关控制正转和反转，手动控制下，油管会一直喷油。当清洗机正转时，轻按反转按钮，即可关闭清洗机；当清洗机反转时，轻按正转按钮，也可关闭清洗机。用户也可根据实际工作需要，关闭正反转自动转换开关的其中一个，这种工况下，清洗机会在正转或反转的某个工况下，需要用户手动控制。
手自一体控制方式：
接通电源，打开停止开关，打开正转自动转换开关和反转自动转换开关。此时当梯形座运行在两个行程开关之间时，可根据用户需要，进行手动按钮控制运行，当梯形座运行至前部时，按住正转按钮，可使清洗机停止；当梯形座运行退至后面时，按住反转按钮，可使清洗机停止。用户也可同时按住正反转按钮，强行停止清洗机。（当在实际操作中，发生扣件螺杆逃脱泰山卡卡槽时，应立即强行按住正反转按钮，或按下急停开关，强行关停清洗机，以免发生扣件甩出，造成事故！关停后，取出扣件或重新安装到泰山卡卡槽内。如发生扣件螺母旋转至螺杆尾部底端，而无法重新安装至泰山卡卡槽时，用户应把扣件螺杆尾部倾按在泰山卡卡槽顶部，用扳手把螺母拧出，然后再重新装机。--注意事项）
四、扣件清洗机的维护
用户应定期检查维护扣件清洗机，一般一星期检查皮带磨损情况，当皮带磨损严重时，应进行调整或更换。对油槽的清理：在油槽上一定要安装两到三个滤网，以免锈渍进入邮箱造油箱沉积而堵塞滤网，对油槽每天收工后或第二次开工前进行清理一次，以免造成油槽的回油管堵塞，影响机油的循环使用。（滤网可用普通安全网自制）
五、扣件清洗机配用的清洗油
扣件清洗机用油为废机油加柴油，配比按气温适当调整，一般夏季机油和柴油的比例为1比5，冬季一般为1比10！具体配比按实际情况而定！
温馨提示：在实际操作中，如遇到严重锈死，而无法旋转以至清洗机强制停止的情况下，用户应取下扣件，用铁锤敲打螺母，尔后再上机清洗；当实际操作中发生螺母越转越紧的情况时，应反复来回旋转螺母，切勿强行清洗，以免损伤机器和扣件的螺纹！谢谢合作！
