| 适用对象性质 | 低温物料 |
|---|---|
| 设备重量 | 1000（Kg） |
| 适用对象 | 水 |
| 适用范围 | 化工,食品,染料,纺织 |
| 外形尺寸 | 2.7*3*4.6（mm） |
| 性能 | 高效过滤 |
| 样式 | 筒式 |
| 用途 | 地表水净化，地下水除铁除锰，循环水旁滤 |
| 原理 | 加压过滤 |
| 主体材质 | 不锈钢 |
| 滤料类型 | 各种物料 |
| 品牌 | 绿科 |
| 型号 | QWF |
| 加工定制 | 是 |
| 过滤器类型 | 真空 |

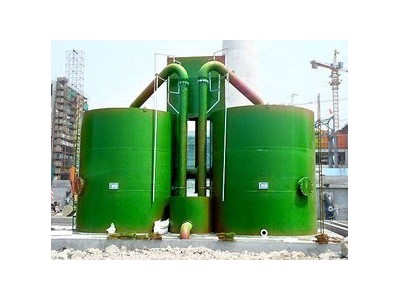

??钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤是一种理想的水处理设备。
??重力式无阀过滤器/无阀滤池是一种不需要阀门的快滤池，在运行的过程中，出水的水位保持恒定不变，进水的水位则随着滤层水头损失阀增加而不断在吸管内上升，当水位上升到虹吸管管顶，并形成虹吸时，就开始自动滤层反冲洗，冲洗掉废水沿虹吸管排出池外。 ??重力式无阀过滤器/无阀滤池的进水、出水、冲洗及排水均不用阀门，靠水力作用自动运行，运行费用低，管理方便，安全自动化，设备一体化，进水箱、过滤器、反冲洗水箱等组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。同时，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，采用沥青砂柔性基础。 ??根据多年来在各个工程成功运行经验和各用户反馈意见、结合多年生产经验，不断更新完善，研制出了改进型第三代重力式无阀过滤器。 ??更新完善的QGL型重力式无阀过滤器环保设备，具备了更宽广的处理能力和适用范围，潍坊青长远公司生产的无阀过滤器/无阀滤池有二大系列：一类是滤池为方形QGL-Ⅱ型，过滤水量有20m3/h至175m3/h;另一类滤池为圆形QGL-Ⅱ、QGL-Ⅲ型，过滤水量有20m3/h至80m3/h、200m3/h至750m3/h。其中过滤水量为20m3/h至175m3/h的均整体运输至现场，过滤水量为200m3/h至750m3/h的，由我厂预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。同时可根据用户不同要求设计制造可满足大型循环冷却水系统旁滤处理要求的规模更大的组合型无阀过滤器，一般圆形滤罐的QGL型重力式无阀过滤器使用较多，比方形的QGL型重力式无阀过滤器更广泛。 ??【工作原理】 ??原水由进水管送入滤池，经过滤池层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池管入清水池。滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。滤池反冲洗结束，进入下一周期工作。因此重力式无阀过滤器无需象其它过滤器那样，必须设置反冲洗泵和反冲洗水塔。 ??【设备特点】 ??1、重力式无阀过滤器是国内最早不用阀门和控制仪表，巧妙地利用虹吸原理实现自动运行的无阀过滤装置，可以自动冲洗，相比其他过滤设备，具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。 ??2、重力式无阀过滤器由配水箱、过滤器、U型进水水管、排水箱等组装成一体，结构紧凑，用户只需要按要求做好设备基础和接通进出水管后，即可投入运行。 ??3、重力式无阀过滤器由碳钢制造(或根据用户要求)，防腐严格，加工精度高，安装方便。 ??4、不需要水压、电力和压缩空气等提供动力，所有的工作环节都由过滤器自行控制。 ??5、无阀滤池内设有强制冲洗系统，如果滤池水头的损失还未达到允许值，而因某种原因需要提前冲洗时，可进行人工强制冲洗。 ??6、无阀滤池免维护，没有磨损。 ??【设备用途】 ??无阀滤池主要适用于各种地表水的净化处理，将浑浊度小于3000毫升/升处理后供给生活用水或工业用水，也可将冷却水、矿井水、循环水等工业废水净化后再利用，提高水的重复使用率。 ??1、用于石油、化工、制药、冶金、电厂、轻工、纺织、印染、染整等工业循环冷却水的旁滤处理； ??2、用于地表水净化，地下水除铁除锰； ??3、用于城市、乡镇自来水厂的过滤处理； ??4、用于软化、除盐处理的前处理； ??5、用于游泳池、喷泉水景的净化处理； ??6、用于生产废水去除悬浮物，有机污水经生化处理，二次沉淀池处理后的后续过滤等； ??【适用范围】 ??1、重力式无阀过滤器用于自来水厂过滤处理时，进水悬浮物宜小于15mg/l，出水悬浮物小于3mg/l； ??2、重力式无阀过滤器用于循环冷却水旁滤处理时，进水悬浮物一般在15——30mg/l，出水悬浮物一般小于5mg/l； ??3、重力式无阀过滤器用于"加药凝聚剂处理"时进水悬浮物50——100mg/l，出水悬浮物一般小于5mg/l。 ??【技术参数】 ??1、平均滤速：10米/小时 ??2、平均反冲洗强度：15升/米2·秒 ??3、反冲洗历时：5分钟 ??4、期终水头损失值：1.50米、1.70米、1.90米（三档任选） ??5、反冲洗膨胀高度：700×40%外加100mm安全高 ??6、滤料层高度：700mm承托层厚度270mm ??7、进水浊度：不大于20度（用于地表水净化） ??8、出水浊度：不大于3度（用于地表水净化）无阀过滤器参数规格表
| 型号 | 处理水量（m3/h） | 滤池个数 | 组体形式 | 单体外形尺寸（mm） |
| QGL-20 | 20 | 2 | 方形一体 | 2000x1100X4340 |
| QGL-40 | 40 | 2 | 方形一体 | 2165X2000x4440 |
| QGL-60 | 60 | 2 | 方形一体 | 2600x2500X4500 |
| QGL-80 | 80 | 2 | 方形一体 | 3000x2900X4500 |
| QGL-100 | 100 | 2 | 方形两体 | 2100x2600X4500 |
| QGL-125 | 125 | 2 | 方形两体 | 2255X3000x4550 |
| QGL-150 | 150 | 2 | 方形两体 | 2700x3000X4600 |
| QGL-200 | 150 | 2 | 圆形两体 | Φ3700x5174 |
| QGL-250 | 250 | 2 | 圆形两体 | Φ4100x5280 |
| QGL-300 | 300 | 2 | 圆形两体 | Φ4700x5400 |
| QGL-400 | 400 | 2 | 圆形两体 | Φ5260x5530 |
| QGL-500 | 500 | 2 | 圆形两体 | Φ5860x5670 |
| QGL-600 | 600 | 3 | 圆形三体 | Φ5260x4800 |
| QGL-700 | 700 | 3 | 圆形三体 | Φ5870x4940 |
