| 工作温度 | ~80℃ |
|---|---|
| 功率 | 可根据客户要求定做 |
| 流量 | 85～1940 |
| 性能 | 耐腐蚀,变频,无泄露,耐磨,防爆,自动,不阻塞,卫生 |
| 扬程 | 48～360 |
| 转速 | 1450/2900 |
| 品牌 | 商龙 |
| 型号 | VMC |
| 系列 | VMC凝结水泵 |
大连双龙泵业制造有限公司是中国**大的耐腐蚀泵制造商之一、工业泵专业生产厂，大连市质量协会理事成员单位。积有二十年研究、设计、制造耐腐蚀泵、工业泵的丰富经验和技术，到目前为止我公司主导产品，已达到国内外**水平。
; 现公司占地面积60000平方米，建筑面积46500平方米，员工430人，各种专业技术人员210人。年产泵5500台，年产值2.6亿，总资产2.1亿，拥有各种专业生产设备170多台套，其中包括数控机床、大型镗床、立车、大型精密机床、铸造电炉等先进精密制造设备。拥有4600平方米，可容纳200多技术人员，研究、开发、设计、试验、检测的泵研发中心。泵实际运行效率的准确主要取决于模具，我公司采用西门子UG编程，数控机床加工模具、铸件采用精密铸造保证了泵性能的**。有完备的生产、检测手段，先进的动平衡机、二座试泵站、其中大型微机试泵站可试验55000m3/h大型泵。有完善的产品质量保证体系，并率先通过ISO9001国际质量体系认证。
产品用途：VMC凝结水泵用于火电热力系统中输送凝汽器内的凝结水。
性能：
流量：85～1940 m3/h
扬程：48～360 m
介质温度：常温～80℃

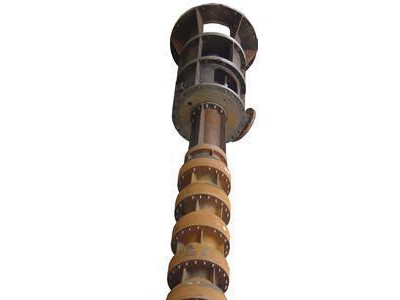

结构型式：VMC型凝结水泵是立式筒袋型双层壳体结构，首轮为单吸或双吸形式，次级叶轮与末级叶轮通用，为单吸形式。首级壳为碗形壳或螺旋壳，次级、末级壳为碗形壳；泵轴设有多处径向支承，泵转子轴向负荷可由泵本身推力轴承承受，也可由电机承受；轴封可以为填料密封或机械密封，泵转子轴系含两根轴，轴间联接为卡环筒式联轴器，泵机联接为弹性柱销联轴器或刚性联轴器联接；吸入与吐出接口分别位于泵筒体和吐出座上，并呈180°水平布置（可按15°的整数倍任意变位）。
结构组成： VMC型泵由以下几部分组成：泵筒体、工作部、出水部分和推力装置部分。
泵筒体：泵筒体是由**碳素钢板卷焊制成的圆形筒体部分，其一侧设有吸入法兰；泵筒体用以构成双层壳体泵的外层压力腔，正常工作时腔内处于负压状态。
工作部：工作部用多级叶轮同向排列构成的泵转子和在其外围形成导流空间的导流壳组成。
泵转子由叶轮、泵轴、键、轴套等件组成。
叶轮是将原动机的能量转换成泵送液体能量的核心元件。
泵轴既做为叶轮的载体，又传递着转子的全部负荷。
导流壳的作用是以**小的损失将流出叶轮的液体导向后均匀地进入下一级叶轮。导流壳的联接是止口定位**用螺栓把紧。
出水部分：出水部分由接管、泵座等件组成；泵的传动轴从该部分的中心穿过；从泵工作部流出的液体经该部分后水平进入泵外压力管道。泵座上设有密封函体、泄压孔、脱汽孔；泄压孔用以将轴封腔内压力减至**低；脱汽孔用以将泵筒体内的气体及时排至凝汽器。
推力装置部分：推力装置由推力轴承、轴承体、调整螺母等组成。泵产生的轴向力由平衡鼓平衡掉95%，其余残余轴向力由推力轴承承受。如果轴向力由电机承受，则没有此部分。
轴承：泵内设有多处水润滑导轴承，用以承受泵转子径向力，其一在中间轴承座内，其二在密封函体内，其余的在工作部内。
轴封：轴封可采用填料密封或机械密封，密封水管由出水口接至密封函体，密封水要求见随机产品外形图。
联轴器：泵轴与传动轴用卡套和固定套连接；传动轴与电动机轴的连接用弹性膜片联轴器或刚性联轴器联接。
