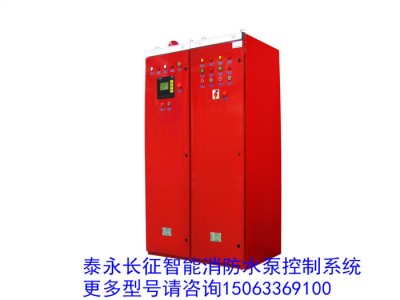

泰永长征智能消防水泵控制系统TBFC系列_供应产品

价格:￥104622.00/套
品牌:济南格通盛瑾贸易有限公司
结构形式:固定式
用途:直接起动
起订:1套
供应:1000套
发货:2天内

结构形式	固定式
用途	直接起动
品牌	泰永长征智能消防水泵控制系统
型号	TBFC系列
加工定制	是

1 产品概述

简述

随着城市的快速发展，各种建筑日益增多，建筑内各种易燃性材料随处可见，大大增加了发生火灾的可能性。尽管目前每栋建筑都配备了消防灭火系统，但经验和教训都证明，火灾的扑救成功与否，主要取决于消防给水设备是否完好。消防水泵是水灭火系统中的一个重要组成部分，其特点是平时长期不用，一旦使用就要发挥作用，由于长期处于闲置状态，加上泵房的环境潮湿，很容易发生消防水泵泵轴和叶轮锈蚀、锈死的现象，以致发生火灾时，消防水泵不能正常运转，无法扑灭火灾，危害了人民群众的生命财产安全。

泰永固定式消防系统是一种具有电源转换和巡检功能的消防控制系统，归属于新型楼宇消防电控产品，本产品主要解决了以上问题，并主要用于中高层工业、民用建筑消防、喷淋、水幕、雨淋、消防管网稳压、增压等给水泵控制，可满足用户对各种不同消防系统消防水泵的日常检测和运行控制，以及通过RS485网络进行远程监控。

意义

消防给水设备在实际使用中，很多单位的消防泵自安装以来从未启动过，以致已锈成一堆废铁。虽制度要求管理人员定期对消防水泵进行检查，但是由于管理人员的管理水平和现场实际情况，以上问题比比皆是，已成为消防系统中一个致命问题。

为弥补消防泵长期闲置不用，因锈蚀等原因造成不能启动的难题，标准GB16806-2006、GB21208-2007、GB20974-2014等对“消防泵长期处于非运行状态的设备应具有巡检功能。”有明确规定。泰永数字智能消防自动巡检控制系统能够很好的解决这一问题，为企业和社会提供优质的产品和服务，满足实际需要。

TBFC巡检柜在自动巡检时，可对电控设备主回路的电器元件进行检测，从而保证电气控制设备的可靠运行；TBFC巡检柜还可配置各种功能模块和接口，以满足用户短信报警、打印和通讯的需要；由于不改变原有的消防管网，安排的更合理，特别适合老旧消防设备的改造和利用。

运行环境

电气环境

● 外部接线时，注意强电信号与弱点信号分开走线；

● 输入电源的电压波动范围必须小于仪表的容限，特别是在定制电源的情况下；

气候环境

● 气温不超过-5°C~45°C，且24h内平均温度不超过+35°C；

● 安装地点海拔不超过2000米；

● 当水压驱动控制器用于户外时，管道中的水温不低于±4°C；

● 相对湿度＜90%；

运输与存储环境

● 本产品运输时需在包装条件下进行，运输和拆封过程中不应受到剧烈震动与冲击；

● 存储温度：-25°C~65°C，段时间（24h）可达70°C。

2 标准依据

针对消防给水设备存在的问题，颁布的行业性强制性标准《GA 30.2 固定式消防给水设备的性能要求和试验方法》明确规定：

巡检功能

消防泵长期处于非运行状态的设备应具有巡检功能，应符合下列要求：

1、设备应具有自动和手动巡检功能，其自动巡检周期应能按需设定；

2、消防泵按消防方式逐台启动运行，每台泵运行时间不少于2min。

3、设备应能保证在巡检过程中遇消防信号自动退出巡检，进入消防运行状态。

4、巡检中发现故障应由声、光报警。具有故障记忆功能的设备，记录故障的类型及故障发生的时间等，应不少于5条故障信息，其显示应清晰易懂。

5、采用工频方式巡检的设备，应由防超压的措施，设巡检泄压回路的设备，回路设置应安全可靠。

采用的电动阀门调节给水压力的设备，所使用的电动阀门应参与巡检。

给水功能

● 每台功能泵按6.7.1规定的方法进行试验，实测值与标称值的最大偏差不大于10%。

● 设备的供水能力不应低于设定的参数要求。

连续运行

● 设备在消防状态下应能连续运行6h。各部件不得产生影响正常运行的故障。

● 巡检时发生消防设备立即停止巡检瞬间启动消防泵，主泵故障使备用水泵自动投入运行，并发出声光报警。

● 巡检界面的中文汉化、系统抗扰动能力及消防设备的给水能力测试等功能，以保证遇到消防命令后瞬间启动消防水泵，完成灭火任务。

其他标准要求

● GB50045-95《高层民用建筑设计防火规范》之7.5.4条文解释明确他出：“消防水泵应定期运行检查，以检验电控系统和水泵机组本身是否正常，能否迅速启动。检验是应测定水泵的流量和压力，试验用的水当来自消防水池时，可回归至水池”。

● GB50016-2006《建筑设计防火规范》之8.6.5条文解释明确提出：“为便于试验和检查消防水泵，应在其出水管上安装压力表和公称直径为65mm的放水阀。应定期检查消防水泵是否能正常运转，并测试消防水泵的流量和压力”。

满足标准

● GB27898-2011 《固定式给水设备》

● GA30.2-2002《固定消防给水设备的性能要求和试验方法第二部分：消防自动恒压给水设备》

● GB16806-2006《消防联动控制系统》

● GB50974-2014《消防给水及消火栓系统技术规范》

● GB/T21208-2007《低压开关设备和控制设备-固定式消防泵驱动器的控制器》

● GB50016-2014《建筑设计防火规范》

● GB50045-2005《高层民用建筑设计防火规范》

● NFPA20-2013《固定消防泵安装规范》——美国消防协会

● IEC62091-2003《低压开关设备和控制设备——固定式消防泵驱动器的控制器》

● GB50116-2013《火灾自动报警系统设计规范》

● GB6245-2006《消防泵》——上海消防研究所

● 《常用电机控制线路图》（2010版）

3   型号说明

举例

● TBFC-C 37 / 4   用于独立变频巡检柜，可配备4台水泵，最大功率37kW

● TBFC-I 37 / HD – 10   用于水泵巡检控制集成柜，采用工频巡检方式、直接启动、单泵功率37kW，一主零备

● TBFC- P 55- 30 / L 用于电源巡检柜，采用变频巡检方式，总功率55kW，最大功率37kW

● TBFC – F 45/ Y -11   用于水泵控制柜，采用星三角启动，单泵功率45kW，一主一备

备注

● 电源巡检柜需与水泵控制柜搭配使用，最大支持6台水泵控制柜。采用“H-工频巡检”时，最大功率可以缺省。

● 电源巡检柜受器件布局影响，最大功率90kW及以上，可能会以电源柜和巡检柜两柜组合实现。

● 水泵控制柜需与电源巡检柜搭配使用，成套方案中，总功率作为TBFC – P的水泵总功率信息，最大功率作为TBFC – P的最大功率信息。

4   常用选型

TBFC-C 独立变频巡检柜选型表

单泵最大功率（kW） 15 18.5 22 30 37 45 55 75 90 110 132 160

巡检方式变频巡检 √ √ √ √ √ √ √ √ √ √ √ √

巡检泵数量 2、4、6、8、10、12、14、16、18、20

介电性能额定冲击耐受电压 6kV

外壳防护等级 IP31

环境可靠性 -5°C~50°C

TBFC-I电源巡检控制集成柜选型表

消防泵功率（kW） 22 30 37

额定电压（AC/V） 400 400 400

巡检方式工频巡检 √ √ √

变频巡检 × × √

电动消防泵启泵方式直接启动 √ √ √

星三角启动 × × √

水泵配备方式单泵 √ √ √

一主一备 √ √ √

介电性能额定冲击电压 8kV

工频耐受电压 2000V/60s

电磁兼容静电空气放电 8kV

接触放电 6kV

脉冲群 AC电源线 2kV

其他连接线 1kV

浪涌 AC电源线线与线4kV

其他连接线线与线8kV

绝缘电阻外部带电端子与机壳间＞20MΩ

电源输入端子与机壳间＞50MΩ

工作环境 -5°C~50°C

柜体功能消防柜/喷淋柜/压力柜/排污泵柜

TBFC-P 电源巡检柜选型表

总功率单泵最大功率（kW）

11 15 18.5 22 30 37 45 55 75 90 110 132 160

30 ● ● ● ● ●

45 ● ● ● ● ● ■

55 ● ● ● ● ■ ■

70 ● ● ● ■ ■ ■

90 ● ● ■ ■ ■

110 ● ■ ■ ■ ■

180 ■ ■ ■ ■ ■

220 ■ ■ ■ ■

285 ■ ■ ■ ■

350 ■ ■ ■

450 ■ ■

介电性能额定冲击耐受电压 6kV

工频耐受电压 1890V/5s

外壳防护等级 IP31

环境可靠性 -5°C~50°C

注：●代表支持工频巡检及比阿尼品巡检方式，■代表只支持变频巡检方式

TBFC-F 水泵控制柜选型表

消防泵功率（kW） 11 22 30 37 45 55 75 90 110 132 160

消防泵功率（kW） 400 400 400 400 400 400 400 400 400 400 400

巡检方式工频巡检 √ √ √ √ √ × × × - - -

变频巡检 × × √ √ √ √ √ √ √ √ √

电动消防泵启泵方式直接启动 √ √ √ √ √ × × × - - -

星三角启动 × × √ √ √ √ √ √ √ √ √

软启动 × × × × × √ √ √ √ √ √

自耦降压 × × √ √ √ √ √ √ √ √ √

单泵 √ √ √ √ √ √ √ √ √ √ √

一主一备 √ √ √ √ √ √ √ √ √ √ √

两主一备 × × × × × √ √ √ √ √ √

两主两备 × × × × × √ √ √ √ √ √

介电性能额定冲击电压 8kV

工频耐受电压 2000V/60s

电磁兼容静电空气放电 8kV

接触放电 6kV

脉冲群 AC电源线 2kV

其他连接线 1kV

浪涌 AC电源线线与线4kV

其他连接线线与地8kV

绝缘电阻外部带电端子与机壳间＞20MΩ

电源输入端子与机壳间＞50MΩ

工作环境 -5°C~50°C

柜体功能消防柜/喷淋柜/压力柜/排污柜

消防泵功率（kW）			22	30	37
额定电压（AC/V）			400	400	400
巡检方式	工频巡检		√	√	√
	变频巡检		×	×	√
电动消防泵启泵方式	直接启动		√	√	√
	星三角启动		×	×	√
水泵配备方式	单泵		√	√	√
	一主一备		√	√	√
介电性能	额定冲击电压		8kV
	工频耐受电压		2000V/60s
电磁兼容	静电	空气放电	8kV
		接触放电	6kV
	脉冲群	AC电源线	2kV
		其他连接线	1kV
	浪涌	AC电源线	线与线4kV
		其他连接线	线与线8kV
绝缘电阻	外部带电端子与机壳间		＞20MΩ
	电源输入端子与机壳间		＞50MΩ
工作环境			-5°C~50°C
柜体功能	消防柜/喷淋柜/压力柜/排污泵柜
