| 材质 | 铸铁 |
|---|---|
| 产地 | 山东 |
| 法兰外径 | 114 |
| 公称通径 | 100 |
| 公称压力 | 1.6mpa |
| 规格 | SQS100-1.6地上水泵接合器 |
| 执行质量标准 | 国标 |
| 主要适用范围 | 公共区 |
| 灭火剂类型 | 水 |
| 品牌 | 迈克 |
| 型号 | SQS SQD |
| 质量认证 | CCC |

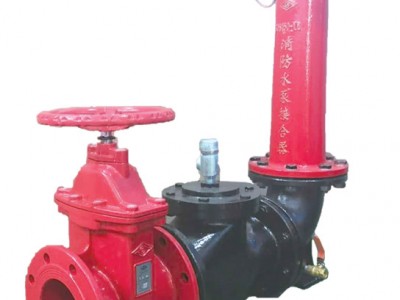

产品概述
消防水泵接合器是为高层建筑和其他大型建筑配套的自备消防设施，用以连接消防车、机动泵向建筑物管网输送
消防用水。消防车和移动式消防泵通过该接合器的接口，向建筑物内的消防供水系统送水加压，使建筑物内部的室内
消火栓或其他灭火装置得到充足的压力水源，用以扑灭不同楼层的火灾，从而解决高层建筑 ( 或其他各种建筑 ) 发生
火灾后，消防车灭火困难或因建筑物内部的室内消防给水管道水压低、供水不足或无法供水等情况。
消防水泵接合器主要由本体 ( 阀体 )、接口、闸阀、止回阀、安全阀等零部件组成。闸阀在管路上作为开关使用，
平时常开。止回阀的作用是防止水倒流。安全阀用来保证管路水压不大于 1.6MPa，消除水锤破坏，以防意外。放水
阀是供泄放管内余水之用，防止冰冻和腐蚀。底座支承着整个接合器，并和管路相连。
消防水泵接合器按其安装型式可分为地上式、地下式和墙壁式，以及具有各类安装型式功能的多用式。
地上式消防水泵接合器，栓身与接口高出地面。目标显著，使用方便。
GB 3446
设计标准
GB 3446
连接标准
PN16
工作压力
DN100/150
规格范围
0°C - 80°C
适用温度
安装操作说明
适用介质
水
● 统一规定试验压力为工作压力的1.5倍，但不得小于0.6MPa。既便于验收时掌握，也满足工程需要。
● 为保证管道畅通，防止杂质、焊渣等损坏消火栓，消防管道应进行冲洗。
● 消防水泵接合器的安全阀应进行定压（定压值应由设计给定），定压后的系统应能保证处的一组消火栓的
水栓能有10～15m的充实水柱。
● 消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作，是为了突出其使用功能，确保操作快
捷。室外消防水泵接合器和室外消火栓当采用墙壁式时，其进、出水栓口的中心安装高度距地面为0.7m也是为
了方便操作。因栓口直接设在建筑物外墙上，操作时必然紧靠建筑物，为保证消防人员的操作安全，故强调上
方必须有防坠落物打击的措施。
