测量范围:0-100000m3/h
产地:江苏
起订:1个
| 测量范围 | 0-100000m3/h |
|---|---|
| 产地 | 江苏 |
| 工作温度 | 传感器：(-40～+80)℃,转换器：(-l5～+50)℃ |
| 公称通径 | 10/15/20/25/32/40/50/65/80/100/125/150/250/300等 |
| 精度等级 | 0.5 级、1.0 级 ( 随口径区分 ) |
| 品牌 | 江苏帝华 |
| 型号 | 电询 |
| 加工定制 | 是 |
产品介绍：
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。 励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。 电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。
E=KBdV式中：
E---为电极间的信号电压(V)
B---磁通密度(T)
d---测量管内径(m)
V---平均流速(m／s)
式中K，d为常数，由于励磁电流是恒流的，故B也是常数，则由E=KBdV可知，体积流量Q与信号电压E成正比，即流速感应的信号电压E与体积流量Q成线性关系。因此，只要测量出E**可确定流量Q。这**足电磁流量计的基本工作原理。
由E=KBdV可知，被测流体介质的温度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)**不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说，只要用普通的水实际标定后**可测量其他任何导电流体介质的体积流量，而不需作任何修正，这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并具有很高的可靠性。
产品特点：
1. 仪表结构简单、可靠，无可动部件，工作寿命长
2. 无截流阻流部件，不存在压力损失和流体堵塞现象
3. 无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统
4. 测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响
5. 采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要
6. 全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范同可达150：l
7. 全汉字菜单操作，使用方便，操作简单
8. 高清晰度背光LCD显示
9. 具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量
10. 输出方式：电流、频率双向输出功能和RS-485、MODBUS、HART接口
11. 采用SMD器件和表面安装(SMT)技术，电路可靠性高
技术数据：
1. 整机和传感器技术数据
2. 转换器技术数据
3. 流量测量范围

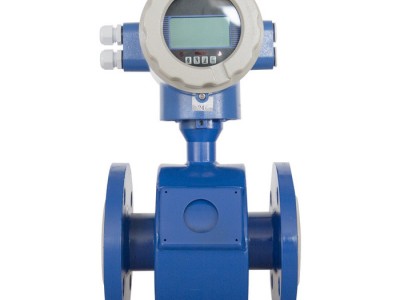

产品外形：
产品选型：
安装与使用：
1、对外部环境的要求：
a．流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时须有隔热、通风的措施。
b．流量计需安装在室内，若必须安装于室外，应避免雨水淋浇，积水受淹 及太阳曝晒，须有防潮和防晒措施。
c．流量计应避免安装在含有腐蚀性气体的环境中，必须安装时，须有通风措施。
d．为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。
e．流量计安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定管道的支座。
2、对直管段的要求：为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定要求，否则会影响测量精度(也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装)。
3、对工艺管的要求： 流量计对安装点的上、下游工艺管有一定的要求，否则影响测量精度。
a 、上、下游工艺管的内径与传感器的内径相同 ，并应满足：0.98DN≤D≤1.05DN(式中DN：传感器内径，D：工艺管内径)
b、工艺管与传感器必须同心，同轴偏差应不大于0.05DN
4、旁通管的要求：为了方便检修流量计，需为流量安装旁通管，另外，对重污染流体及流量 计需清洗而流体不能停止的，必须安装旁通管。
5、流量计在管线上的安装要求：
6、传感器的接地：为了使仪表可靠的工作，提高测量精度，不受外界寄生电势的干扰，传感器 应有良好的单独接地线，接地电阻＜10Ω。在连接传感器的管道内若涂有绝缘层或是非金属管道时，传感器两侧还应加装接地环或内置接地电极。
a、在金属管道上的接地方式：金属管道内避没有绝缘层，按下图接地。
b、在塑料管道上或有绝缘层、油漆管道上的接地方式：传感器上的两端面应加装接地环或内置接地电极，使管内流动的被测介质与大地短接，具有零电位。否则，电磁流量计无法正常工作。
产品包装
备注：报价仅做参考，实际价格以电询为准
