| 钻孔直径 | 75（mm）mm |
|---|---|
| 重量 | 480kg |
| 转盘速度 | 1440r/min |
| 钻孔角度范围 | 360° |
| 产品认证 | ISO9001 |
| 电动机功率 | 7.5KW、3KW |
| 额定电压 | 380V |
| 用途 | 岩心钻机,水文地质水井钻机,浅孔钻机,坑道钻机,巷道钻机,取芯钻机,岩芯钻机,液压钻机 |
| 钻孔深度 | 100（m） |
| 破碎方式 | 回转式钻机 |
| 施工场地 | 坑道钻机 |
| 钻探深度 | 浅孔钻机 |
| 品牌 | 南探 |
| 型号 | KD100-4 |
| 加工定制 | 是 |

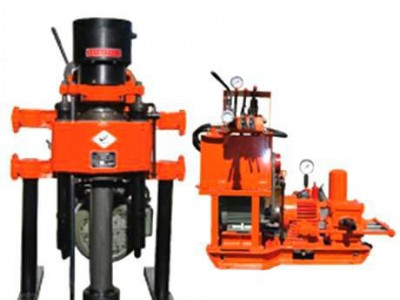

KD100-4型钻机是一种具有油压给进的坑道钻机。本钻机适用于金属矿、非金属矿、煤矿的勘探以及水电站廊道内的灌浆、排水、观测孔的钻进。
钻机特点：
1、 具有油压自动给进机构，提高钻进效率，减轻工人劳动强度。
2、 体积小、重量轻。
3、 采用双柱支撑，施工时占用场地面积小，结构紧凑。
4、 钻机、水泵分别传动，便于施工现场的布置。
5、 重量轻、分解性强、便于搬迁、安装。
技术参数
钻进深度： 100m 开孔直径： 110mm 终孔直径： 75mm
钻杆直径： 42mm 钻孔倾角 ： 0°-360°
钻机外廓尺寸（长×宽×高）： 1405×800×1215 (mm)
水泵外廓尺寸（长×宽×高）： 1100×480×850 (mm)
回转器
立轴内径： 44mm 立轴转速（三档）： 200,400,800r/min
立轴行程（KD100-4）： 550mm
立轴空载向上**大移动速度：0.05m/s 立轴空载向下**大移动速度： 0.067m/s
立轴**大给进压力 ： 15KN 立轴**大起重力： 25KN
卷扬机
**大提升能力（单绳）：10KN 卷筒圆周线速度（二层）： 0.255、0.51、1.02m/s
卷筒直径 ： 145mm 钢丝绳直径： 9.3mm 钢丝绳容量 ： 27m
主机电动机
型号： Y132M-4 额定功率： 7.5KW 额定转速： 1440r/min
若有防爆要求，需采用防爆型电动机（订货时需说明）
水泵
**大排量： 77L/min **大工作压力： 1Mpa 额定工作压力： 0.7Mpa
泥浆泵电动机
型号： Y100L2-4 额定功率： 3KW 额定转速： 1430r/min
若有防爆要求，需采用防爆型电动机（订货时需说明）
油泵
类型 ： 齿轮泵 型号： YBC-12/80 额定压力： 8Mpa
流量： 8ml/r 额定转速 ： 1440r/min
