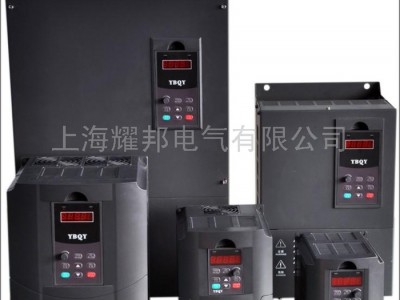

132kW水泵型变频器132kW_水泵型变频器价格_变频器

一、变频器概况

     变频器是利用电力半导体器件的通断作用把电压、频率固定不变的交流电变成电压、频率都可调的交流电源。现在使用的变频器主要采用交—直—交方式（通用型变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。

    变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。

    通用型变频器铭牌说明

   VFD（耀邦变频器）-0055（适配电机 ）-B(B系列通用型变频器)-4(电压等级)3(输入电压)–G/P(变频器类型)   --- VFD系列变频器技术规格 ---见下表1项目内容输 入电压范围三相380V±15% 

  单相220V±15%（三相220V±15%）频率范围50/60Hz（±5%）输 出频率范围0.01～400.0Hz；可自定义**高频率25.00～400.0Hz之间任意设定过载能力150％ 60S控制方式频率设定精度数字设定：0.01Hz  

  模拟输入（外部端子）设定：**高频率的1%转矩补偿线性转矩补偿模式，补偿电压范围：0～30%。V/F特性线性V/F；基底频率可在25.00～400.0Hz之间随意设定。过载能力150%额定电力一分钟；180%额定电流2秒。加减速时间和模式0.1～6000秒（加速、减速可分别设定）电动运行频率**频率）、加减速时间（0.1～6000.0秒）。PID调节内置PID调节器,可实现外部闭环控制；具备休眠、唤醒功能多段速控制内置简易PLC485通讯组网能力达32台操作功能频率设定数字频率设定，键盘“▲／▼”键调节，“UP”、“DOWN”端子调节 键盘电位器或外部模拟信号（DC0～10V，0～20mA）设定 模拟量通道复合运算设定 多段速调速及编码调速 485通讯控制盒/上位机设定起/停控制键盘/485通讯控制盒控制、端子控制及上位机控制保护功能欠压，过压，过流，变频器过载，电机过载，过热，电流检测故障，外部设备故障等。

    显示LED数码管显示当前输出频率、当前转速、当前输出电流、当前输出电压、末级轴线速度、外部脉冲计数值、故障类型以及功能码参数、操作参数； 四个LED指示灯指示变频器当前的工作状态。环境条件设备场所无强烈腐蚀性气体和粉尘环境温度、湿度-10℃～+50℃；20%～90％以下（无水珠凝结现象）振动强度0.5g（加速度）以下海拔高度1000米或以下适配电机功率0.4～400KW VFD通用型变频器型号特点

性能特点 

 1、合理的结构设计：采用更适合于恶劣环境运行的独立风道结构，电气部分与主风道隔离、防尘；防腐能力也有一定的提高

  2、所有电路均自主研发（包含驱动板），做到完全自主知识产权。更加经济实用，亦便于自身产品的维护

  3、＋-20％宽电压设计，适应中国电网和工况；

  4、输出电流波型平稳，电流抑制能力强，负载大范围波动时，能安全稳定运行；

  5、完善的电机拖动保护具有过载、过流、过压、欠压、短路、缺相及断电保护；

  6、强大输入输出控制功能：

  a：开关量输入通道：正、反转控制端子；

      6路可编程开关量输入，可分别设定36种功能 

    G：脉冲输入输出通道：20KHz脉冲输入输出；

  c：模拟量输入通道：2路模拟信号输入，4-20MA、0-10V可选，可实现PID（闭环控制）控制；

  d：模拟量输出通道：1路模拟信号输出，4-20MA、0-10V可选，可实现输出频率、输出电流、输出电压，母线电压等在线监控；

  7、全系列模块化设计、采用表面贴装（SMT）技术；

  8、故障自动复位再起动功能。
