| 安装尺寸 | DN100 |
|---|---|
| 标准 | 国标 |
| 材质 | 铸铁 |
| 工作温度 | 常温 |
| 公称通径 | 100mm |
| 结构形式 | 蝶式 |
| 口径 | DN100 |
| 连接形式 | 对夹 法兰 |
| 流动方向 | 双向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 涡轮 |
| 适用介质 | 蒸汽 |
| 形态 | 蝶式 |
| 用途 | 止回 |
| 压力环境 | 高压 |
| 品牌 | 天津市艾派克流体自控阀门（APK） |
| 型号 | D971X-16 |
| 加工定制 | 是 |
电动蝶阀，可根据用户情况要求订制不同控制方式如：温度控制 压力控制、与水泵联动控制 水位控制等等

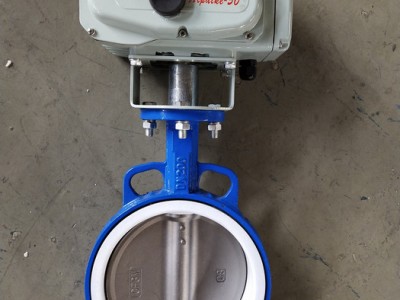

一、电动衬胶蝶阀 产品概述
电动衬胶蝶阀的蝶板安装于管道的直径方向。电动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。电动衬胶蝶阀在管道中一般应当水平安装。电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点如下：
（1）采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
（2）密封面耐磨性好（橡胶耐磨性是铜的七倍）。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）橡胶材料无任何毒性，并且抗菌、抗霉。
二、电动衬胶蝶阀 技术参数
| 称通经DN(mm) | 50～1600 | ||
| 公称压力PN(MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 丁腈橡胶：-40℃～90℃ | ||
| 适用介质 | 水、空气、天然气、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 电动 | ||
| 配置执行机构 | 可配PSQ、HQ、UNIC、361RS、YH等系列角行程电动执行机构 | ||
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) | ||
三、电动衬胶蝶阀 执行器技术参数
| 执行器类别 | 标准精小型电动执行器 | 防爆型执行器参数 |
| 电源电压 |
| |
| 输出力矩 | 50N·M～2000N·M |
|
| 动作范围 | 0～90° 0～360° |
|
| 控制方式 |
| |
| 动作时间 | 15秒/30秒/60秒 | 18S～112S |
| 保护装置 | 过热保护 | 内置过热保护、过载保护 |
| 环境温度 | -30°～60° | -20℃～+70℃ |
| 手动操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
| 机械限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
| 防护等级 | IP65 | IP65、IP67、可定制IP68 |
| 防爆等级 | 无防爆 | ExdⅡ BT4,ExdⅡ CT6 |
| 位置测量 | 可选装开关或电位计 | 电位计、比例控制单元 |
| 驱动电机 | 8W/E | 鼠笼式异步电机 |
| 进线接口 | PE1/2〞进线线锁 | 2个 PF 3/4” |
| 壳体材料 | 铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
| 外涂层 |
| |
四、电动衬胶蝶阀 零件材料
| 零件名称 | 材料 |
| 阀体 | (球墨铸钢、铸钢、不锈钢)+FNBR |
| 蝶板 | (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+NBR |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、四氟垫片 |
五、电动衬胶蝶阀 性能规范
| 公称通径 | DN（mm） | 50～1600 | ||
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用温度 | ≤150℃ | |||
| 适用介质 | 具有腐蚀性介质 | |||
六、电动衬胶蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、电源电压等。
尽量详细提供以上技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
