以太网线ABS1503KD24四同轴电缆



军用以太网线ABS1503KD24四同轴电缆是一种新型数据总线。详细介绍了军用以太网线ABS1503KD24四同轴电缆的技术要求、结构设计、材料选型及生产工艺的控制。该四同轴电缆具有重量轻、外径小、阻抗稳定、衰减小、耐高低温、耐各种强酸和强碱等特性,完全满足野外特殊环境下的使用要求。

描述

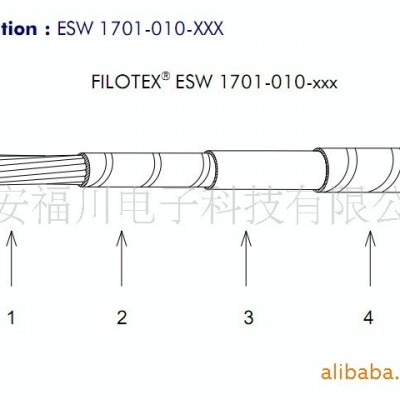

 核心AWG 24， 19 x 0.13 mm银铜绞合FEP 绝缘

 组装4 芯 + 1 FEP 填料 带包装胶带

 屏蔽0.10 mm 银铜编织层，用于紫外激光打标的夹克透明蓝色FEP，电气和高频性能，20°C 时的环路电阻    ： 最大 19.2Ω/100m    20°C 时的绝缘电阻    ： 1500 兆姆.公里    阻抗范围为 1 至 100 MHz    : 100 ± 15 Ω    传播速度    ： ≥ 70 %

接下来，从 1 到 100 MHz ： > 68 - 15 x 对数 （F） dB    标称衰减值

： 2 MHz 时为 1.100 dB/1m

： 4 MHz 时为 1.100 dB/4m

： 6 MHz 时为 5.100 dB/10m

： 8 MHz 时为 2.100 dB/16m

： 9 MHz 时为 3.100 dB/20m

： 11.7 dB/100m 在 31.25 MHz 时

： 17 dB/100m 在 62.5 MHz 时

： 22 dB/100m 在 100 MHz 时

 鉴定；核心颜色    ： 蓝色 + 红色 + 黄色 + 绿色    喷墨打标间距长度    ： ≈ 300 mm    下一个标记两个之间的节距长度    ： ≈ 150 mm    标记文本    ： “AB KD 24 FR F **”    跟    （**） = 制造年份（即 14 = 2014）
