| 产地 | 浙江 |
|---|---|
| 工作电流 | 0.4A |
| 工作电压 | 380V |
| 极数 | 2P |
| 适用电机功率 | 25W |
| 操作方式 | 转动手柄操作 |
| 品牌 | 飞纳得 |
| 型号 | VJ-801 |
| 加工定制 | 否 |
| 质量认证 | CE |

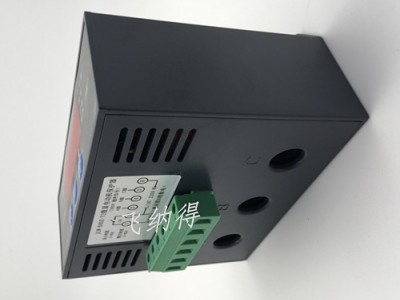

产品概述
本产品是是传统热继电器的升级换代产品，采用数字处理技术，高亮度LED显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相等故障。当电动机发生故障时，内部继电器常闭触点断开，切断电动机电源。
一、 主要技术指标
| 指 标 | 规 格 | ||
| JLW-A15Z | JLW-A30Z | JLW-A70Z | |
| 整定电流范围 | 0.5～15A | 5～30A | 30～70A |
| 电流测量精度 | ±1% | ||
| 电源电压 | AC 220V或380V（以产品标签为准）, | ||
| 触点容量 | 3A/440VAC（纯阻性负载） | ||
二、 操作指南
l 查看 A 、B 、C 三相电流
正常工作时显示三相平均电流，按“设定”键可以切换显示 A、B、C 三相电流。发生过载、缺相故障时
显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为 0）
l 整定电流与动作时间设定
长按“设定”键2秒， “电流”灯亮，用“5”或“6”键改变设定值（按住“5”或“6”键不放可连发），设置好后按“设定”键，可以继续设定动作时间，设定好后按“设定”键保存并退出，或者等10秒后保护器会自动保存并退出
l 告警（保护）状态恢复
发生故障告警时，LED小灯会显示故障原因是过载还是缺相，此时继电器断开，并且锁定在断开状态。这时只要按“5”或“6”键即可从保护锁定状态恢复，也可给保护器重新上电来恢复。
三、 基本工作原理
l 电流检测
保护器通过内置的电流互感器来检测三相负载电流，所以被保护电动机的三根相线必须分别穿过电流互感器的三个小孔。
l 过载保护
当负载电流超过整定电流，并且持续时间达到设定的过载动作时间时（默认10秒），继电器断开，切断电动机电源。
l 智能启动识别
为防止电机启动时产生误动作，本产品具有智能启动识别功能，当识别到电动机处于启动状态时，过载动作时间加倍。
l 缺相保护
