| 材质 | 铸铁 |
|---|---|
| 额定电压 | 24V |
| 额定功率 | 10W |
| 外形尺寸 | 230*350*275mm |
| 销售方式 | 直销 |
| 扬程 | 30m |
| 发货期限 | 3天 |
| 品牌 | 宝铭 |
| 型号 | JYW-200A |
| 加工定制 | 是 |
| 打样周期 | 1-2天 |
宝铭水利机械厂 铸铁方拍门 水泵拍门 拍门的作用 钢拍门厂家
新河县宝铭水利机械厂
玻璃钢拍门检验报告
检验数量： 2 规格型号： DN400
出厂编号： 20207190037 2020年 7 月
| 序号 | 检测项目 | 技术要求 | 检测手段 | 检测记录 | 检测结果 |
| 1 | 涂漆 | 框门非工作面的油漆应光洁鲜亮，无气泡，皱纹，流挂等缺陷 | 目测 | 无缺陷 | 合格 |
| 2 | 联结 | 连接各部位牢固可靠 | 目测 | 牢固可靠 | 合格 |
| 3 | 结构 | 不得有降低强度和有外观的结构缺陷 | 目测 | 符合要求 | 合格 |
| 不得有裂纹，不得有薄厚不均匀现象 | 目测 | 无裂纹 | 合格 | ||
| 拍门板表面凹凸形状应≤闸板厚度的1/20.其面积≤40c㎡，每㎡不超过2处 | 钢丝，塞尺，钢尺 | 表面平整 | 合格 | ||
| 拍门框表面凹凸形状应≤闸框厚度的1/15.其面积≤60c㎡，每㎡不超过2处 | 钢丝，塞尺，钢尺 | 表面平整 | 合格 | ||
| 4 |
密封面 | 间隙≤0.1㎜ | 钢丝，塞尺，钢尺 | 0.08 | 合格 |
| 表面粗糙度≤3.2㎜ | 塞尺 | 小于3.2 | 合格 | ||
| 总装后全启全闭2-3次，保证移动灵活 | 样板 | 移动灵活 | 合格 | ||
| 门板在全闭位置时，门板与门框的各楔紧面应同时相互楔紧 | 目测 | 已楔紧 | 合格 | ||
| 5 | 渗漏实验 | 渗水量≤1.25Lmin..m（密封长度） | 量桶/磅 | 小于1.25 | 合格 |
| 6 | 出厂检验 | 出厂产品应按验收规范包装 |
| 已包装 | 合格 |
检验员：孙主任 检验结论：合格

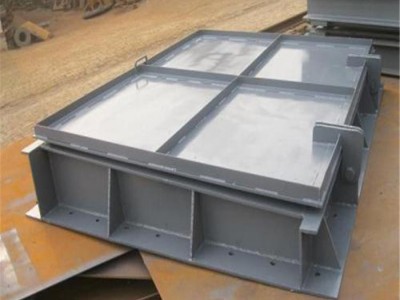

拍门是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。可根据客户要求，选用法兰管道连接、墙壁连接及泵站管路。
拍门规格分圆形拍门和方形拍门两种，可根据出水口大小形状设计生产；可分别为空心浮板式拍门和平板式拍门。适用于管道、污水处理，江河岸边排水管出品处的一种单向阀，它具有自动开启、闭合的功能；止水、防回流性能好；复合材料拍门不易腐蚀，便于安装管理。
