| 材质 | 铸铁 |
|---|---|
| 产地 | 陕西西安 |
| 功率 | 22kw |
| 流量 | 20L/S |
| 驱动方式 | 电动 |
| 性能 | 无泄露 |
| 压力 | 6公斤 |
| 扬程 | 60m |
| 原理 | 离心泵 |
| 转速 | 2900 |
| 泵轴位置 | 边立式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 南方泵业（西安）有限公司 |
| 型号 | XBD6.0/20G-NFL |

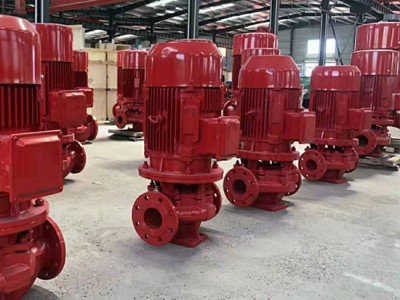

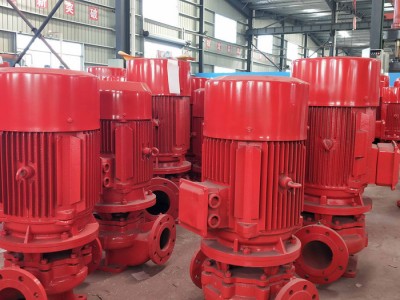

南方泵业（西安）有限公司XBD-NFL立式单级消防泵由电机和泵两部分组成，泵和电机同轴，消防泵结构包括泵体、叶轮、泵盖、机械密封等部件组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄漏的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便。
XBD-NFL消防泵由电机的泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。泵由定子部分和转子部分组成。泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成。为防止定子磨损，定子上装有密封环、平衡套等，磨损后可用备件更换。转子部分由轴、中轮。平衡鼓等组成。转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴下向力由角接触球轴承来承受。进水段、中段和出水段的结合面用纸垫通过拉紧达到密封，用户可根据需要选择。
XBD-NFL立式单级消防泵安装要求：
1.安装前检查水泵的完好情况。
2.消防泵安装位置应尽可能靠近水源处。
3.消防泵与底座安装有两种方式，一种是直接装在水泥基础上的刚性连接，另一种是采用JGD型减振器安装的柔性连接。
4.直接安装可将泵安放基础上垫高30~40毫米（准备充填水泥浆之用），然后进行校正，并穿好地脚螺栓，充填水泥砂浆，经3~5天水泥干涸后，重新校正，待水泥完全干涸后，拧紧地脚螺栓的螺母。
5.安装管路时，进、出水管路都应有各自的支承，不应使泵的法兰承受过大的管路重量。
6.水泵用于有吸程场合，进水管端应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象存在。
7.在进口管路上极好装有过滤网，以防杂质进入叶轮内部。滤网的有效面积应是进水管面积的3～4倍，以保证液体的自由畅通。
8.为了维护和使用方便安全，在泵的进、出口管路上各装有一只调节阀及泵出口附近安装一只压力表，以保证在额定范围内运行，确保泵的正常运行和使用寿命。
9.进口如需扩径连接，请选用偏心异径管道接头。
