功率 | 0.33-2.2KW |
---|---|
产地 | 广州 |
电源电压 | 220/380V |
结构形式 | 卧式 |
类型 | 全自动小型增压设备 |
外形尺寸(长×宽×高) | 0*0*0 |
压力范围 | 35-56m |
用途 | 生产给水,生活给水,家用给水 |
品牌 | 广州丰立泵业 |
型号 | JBW |
加工定制 | 是 |
控制功能 | 变频 |
水温范围 | 0-80° |
产品说明

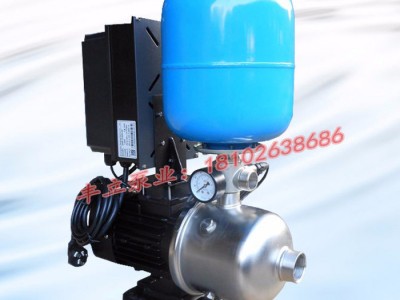

JWS全自动小型增压设备是一种直接串联在管路上能根据管路用水情况而自动工作和停止的自动增压设备。按照控制方式分为水流式和压力式两种。水流式全自动小型增压设备是通过感应管道水流而自动启停水泵的设备,仅适用于管道有水通过但压力较小的场合使用;压力式(可变频)是通过感应自来水管道压力变化而自动工作或停止的设备。当增压泵采用自吸泵时,设备具有自吸功能以用于需要从低处吸水的场合使用。但水位和泵的高度差不宜超过8米,否则影响使用效率及使用寿命。主要用于家庭自来水增压和小规模工业生产流程供水。
工作原理
水流式:通过水流感应开关感应是否有水流动,如有水流动,则开机增压;若感应到水流停止,则关闭水泵。因此,欲保证水流式小型增压设备正常工作,必须保证使用前自来水管道有水流过。
压力式非变频:通过设定水泵工作的上下限压力值,当压力达到上限值则停机,当压力下降到下限压力值则重新开机运行。上下限压力值可在其范围内任意调节。
压力式变频:系统通过将预先设置好能正常用水的压力值,系统工作时,通过压力传感器不断采集并反馈数据给处理器,处理器通过对比管道实际压力值和用户预设值,若实际值达到预设值则调低泵的转速以恒压,当实际压力值偏离预设值则加快水泵转速。当一段时间停留在用户预设值时则停机。如此往复循环,系统达到恒压供水的目的。工作压力值可在其范围内任意调节。
适用范围
· 轻度酸、碱腐蚀性液体。
· 农田及果园灌溉、园林喷灌等。
· 输送和灌装纯净水、饮料、酱油等。
· 输送各种液体水和制药流程水输送。
· 小型建筑物、城镇和农村家庭自来水管道增压。
· 流程水输送、清洗系统增压、设备增压系统及机床配套设施。
产品特点
· 设备直接串联在自来水管道上,根据用户用水情况而全自动工作和停止。
· 水流量和压力充足、功耗低、噪音小、体积小、重量轻、安装和使用方便等特点。
· 设备具有节能、噪音更小、寿命更长的特点。
· 水泵采用机械密封,密封性能好,无泄漏。
· 不锈钢家用自吸泵采用自吸式结构设计,不用每次灌水便可直接抽水,最高吸程可达8米。
· 水泵过流部件全部304不锈钢制造并经过系列处理,泵强度高、耐磨、输送介质清洁卫生。
· 电源电压采用220v/380v双配置,实用范围广。家用不锈钢自吸泵电机采用B级绝缘,IP55防护等级电机,单相供电时内置过热保护器,确保了使用安全。
技术支持:24小时供水设备方案、技术咨询专线:18102638686
性能参数表
JWSZ铸铁自吸泵系列 220V/50Hz或380V/50Hz | |||||
型号 | 流量 m3/h | 扬程 m | 吸程 m | 功率 W | 转速 r/min |
JWSZ2.4-35 | 2.4 | 35 | 6 | 335 | 2800 |
JWSZ2.4-45 | 2.4 | 45 | 6 | 550 | 2800 |
JWSZ3.0-65 | 3.0 | 65 | 6 | 750 | 2800 |
JWSZ2.4-45 JWS—压力式全自动小型增压设备 Z—设备带自吸功能 2.4—设计点流量2.4m3/h 45—设计点扬程45m |
JWSZ不锈钢自吸泵系列 220V/50Hz或380V/50Hz | ||||||||||
型号 | 功率 kW | 吸程 m | 流量 m3/h | 0.6 | 1.2 | 1.8 | 2.4 | 3.0 | 3.6 | 4.2 |
JFZ0.37 | 0.37 | 8-9 | 扬程 m | 31 | 25 | 20 | 16 | 12 |
|
|
JFZ0.45 | 0.55 | 32 | 26 | 22 | 17 | 14 |
|
| ||
JFZ0.55 | 0.55 | 34 | 29 | 26 | 22 | 18 | 12 |
| ||
JFZ0.75 | 0.75 | 38 | 36 | 32 | 28 | 24 | 21 |
| ||
JFZ0.90 | 0.90 | 40 | 36 | 33 | 31 | 28 | 26 | 25 | ||
JFZ1.0 | 1.0 | 47 | 42 | 39 | 35 | 32 | 29 | 27 | ||
JWSZ0.55 JWS—压力式全自动小型增压设备 Z—设备带自吸功能 0.55—设备功率0.55Kw |
JWS卧式不锈钢单级泵系列 220V/50Hz或380V/50Hz | |||||||||||||||
型号 | 功率 kW | 流量 m3/h | 1.2 | 2.4 | 3.6 | 4.8 | 6.0 | 7.2 | 8.4 | 9.6 | 10.8 | 12 | 13.2 | 14.4 | 15.6 |
JWS-3.6-50-2 | 1.5 | 扬程 | 54 | 52 | 50 | 47 | 43 |
|
|
|
|
|
|
|
|
JWS-3.6-56-2 | 1.85 | 61 | 58 | 56 | 42 | 48 |
|
|
|
|
|
|
|
| |
JWS3.6-7.5 | 0.25 | 9.5 | 8.35 | 7.5 | 6.5 |
|
|
|
|
|
|
|
|
| |
JWS3.6-10 | 0.37 | 12.5 | 11.5 | 10 | 9 |
|
|
|
|
|
|
|
|
| |
JWS4.8-13 | 0.37 | 16 | 15 | 13.5 | 13 | 11.5 | 10 |
|
|
|
|
|
|
| |
JWS4.8-16 | 0.55 | 19 | 18 | 17 | 16 | 15 | 14 |
|
|
|
|
|
|
| |
JWS4.8-22 | 0.75 | 25 | 24 | 22.5 | 22 | 20 | 19 |
|
|
|
|
|
|
| |
JWS4.8-26 | 0.90 | 29 | 28 | 27 | 26 | 24 | 23 |
|
|
|
|
|
|
| |
JWS4.8-30 | 1.1 | 33 | 32 | 31 | 30 | 28.5 | 27 |
|
|
|
|
|
|
| |
JWS7.2-15 | 0.75 |
| 19 | 17.5 | 17 | 15.8 | 15 | 14 | 12 | 11 |
|
|
|
| |
JWS7.2-22 | 1.1 |
| 26 | 25 | 24 | 23 | 22 | 21 | 20 | 18 |
|
|
|
| |
JWS7.2-27 | 1.5 |
| 31 | 30 | 29 | 28 | 27 | 25 | 24 | 21 |
|
|
|
| |
JWS7.2-32 | 1.85 |
| 37 | 35.5 | 34 | 33 | 32 | 30 | 28 | 15 |
|
|
|
| |
JWS12-12.5 | 0.75 |
|
| 18 | 17 | 16.5 | 16 | 15.5 | 14.5 | 13.5 | 12.5 | 11 | 10 | 8 | |
JWS12-15 | 1.1 |
|
| 21 | 20.5 | 20 | 19 | 18 | 17 | 16 | 15 | 13 | 12 | 9 | |
JWS12-20 | 1.5 |
|
| 25.5 | 25 | 24 | 23 | 20 | 21.5 | 21 | 20 | 18 | 17 | 15 | |
JWS12-24 | 1.85 |
|
| 28.5 | 28 | 27.5 | 27 | 26.5 | 26 | 25 | 24 | 23 | 22 | 21 |
JWS 2卧式多级不锈钢泵系列 220V/50Hz或380V/50Hz | ||||||||||||
型 号 | 配用 功率 kw | 流量 m3/h | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | ||||
JWS2-14 | 0.37 | 扬程 m | 18 | 16 | 14 | 13 | 11 | 10 | ||||
JWS2-21 | 0.37 | 27 | 24 | 21 | 20 | 17 | 14 | |||||
JWS2-38 | 0.55 | 45 | 42 | 38 | 26 | 23 | 17 | |||||
JWS2-35 | 0.55 | 43 | 40 | 35 | 33 | 28 | 22 | |||||
JWS2-42 | 0.75 | 50 | 48 | 42 | 38 | 32 | 25 | |||||
JWS 4卧式多级不锈钢泵系列 220V/50Hz或380V/50Hz | ||||||||||||
型 号 | 配用 功率 kw | 流量 m3/h | 2.0 | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | ||||
JWS4-15 | 0.55 | 扬程 m | 18 | 16 | 15 | 13 | 10 | 7 | ||||
JWS4-22 | 0.75 | 27 | 25 | 22 | 19 | 15 | 10 | |||||
JWS4-30 | 0.75 | 36 | 33 | 30 | 26 | 20 | 14 | |||||
JWS4-38 | 1.0 | 44 | 41 | 38 | 32 | 26 | 20 | |||||
JWS4-45 | 1.1 | 53 | 50 | 45 | 40 | 33 | 24 | |||||
JWS 8卧式多级不锈钢泵系列 220V/50Hz或380V/50Hz | ||||||||||||
型 号 | 配用 功率 kw | 流量m3/h | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10 | |||
JWS8-10 | 0.55 | 扬程 m | 15 | 14 | 13 | 12 | 10 | 9 | 8 | |||
JWS8-7 | 0.75 | 25 | 23 | 22 | 20 | 17 | 14 | 12 | ||||
JWS8-20 | 1.0 | 30 | 28 | 26 | 24 | 20 | 18 | 16 | ||||
JWS8-27 | 1.5 | 43 | 37 | 34 | 30 | 27 | 24 | 20 | ||||
JWS8-30 | 1.85 | 44 | 42 | 38 | 36 | 30 | 27 | 24 | ||||
JWS8-37 | 2.2 | 56 | 51 | 48 | 44 | 37 | 32 | 28 |
使用环境要求
环境温度应介于5-50℃之间,相对湿度不大于90%,并无凝露。
周围空气无腐蚀性气体、爆炸性气体、水蒸气、粉尘等污染。
安装场所最大海拔高度不高于1500米,高海拔使用应特别指出。
