| 材质 | 不锈钢 |
|---|---|
| 测量对象 | 全部生化项目 |
| 测量范围 | 0.1 |
| 测量精度 | 0.1 |
| 产地 | 浙江 |
| 电源电压 | 110V |
| 分辨率 | 0.01 |
| 类型 | 多元素分析仪器 |
| 名称 | 洗衣机排水泵测试系统 |
| 认证 | CCC |
| 售后服务 | 一年保修 |
| 用途 | 工业,生物工程 |
| 执行质量标准 | 国标 |
| 品牌 | 杭州索川 |
| 型号 | SC-358 |
| 加工定制 | 是 |

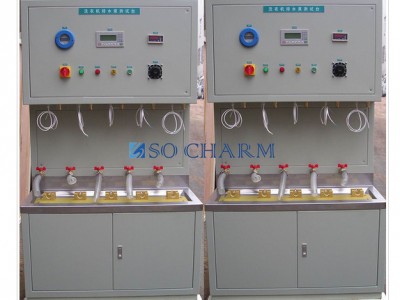

洗衣机排水泵测试台
1、被测试产品特点
1.1扬程高：扬程可达2000mm。
1.2运行、启动噪声低，运行小于40dB(A)。
1.3寿命长，由于增加了防沙功能，因此，比同类产品寿命高。
2、被测试产品额定参数：
2.1额定电压：220VAC
2.2额定频率：50HZ
2.3额定转速：3000rpm
2.4工作制： 连续工作制(S1)。
2.5绝缘等级：F级
3、使用条件：
3.1环境条件：
3.1.1海拔高度：≤1000m
3.1.2温度条件：-10℃～90℃
3.1.3相对湿度：≤95％
3.2电气条件：电压偏差:当电源电压与额定值的偏差不超过±5%。
4、被测试产品电气性能参数：
4.1工作电压范围：170VAC～242VAC
4.2输入功率：＜30W
4.3输入电流：＜0.25A
4.4效率、功率因数 水泵在电压、频率及功率为额定时，效率≥0.4，功率因数≥0.4。
4.5低压起动 水泵应能在170V下平稳起动并连续运行，其起动时间不大于10s。
4.6电机温升：永磁水泵绕组采用F级绝缘结构，温升应小于105K。
5、、被测试产品绝缘性能：
5.1绝缘电阻:在正常使用条件下，水泵绕组对机壳的绝缘电阻应不小于20MΩ；在热态下水泵绕组对机壳的绝缘电阻应不小于1MΩ。
5.2绝缘介电强度:永磁水泵应能承受1500V试验电压（有效值），历时1分钟的耐压试验而没有闪烁或击穿现象。注：如批量生产中产品检验，时间可以用1S代替，但试验电压
应提高到1800V。
5.3同步水泵的泄漏电流不大于0.25mA。
6、被测试产品机械性能测试：
6.1外观 永磁同步水泵表面不应有锈蚀、碰伤、划痕、涂敷及剥落，紧固件连接应牢固**的字迹和内容应清楚无误且不脱落。
6.2外形及安装尺寸：按外形图
6.3噪声：水泵噪声应不大于40dB（A计权声功率级）（距水泵体0.3m处）。
6.4振动：水泵空载运行时振动极限值为2.8mm/s。
6.5水泵的密封在1.5倍的工作压力下能保证密封性能要求。
6.6重量
6.7寿命：在正常使用条件下，电机在额定电压、额定负载下运行3000小时后，应无电气及机械故障，联接件不会由于受热、振动等原因而松动，弹性件无老化失效。
7、扬程、流量测试：在使用条件下，溶液为清水，并施加额定电压，水泵稳定运行。水泵的**大扬程＞2m，在扬程为1m时，流量≥18L/min，详见永磁同步水泵流量-扬程曲线
图。
8、 湿热试验：水泵湿热试验后应符合下列要求：A绕组对地绝缘电阻不小于10 MΩ。B绕组对机壳应能承受1min耐压试验，而不发生闪络、击穿，试验电压为1250V。C在额定
电压和频率下，应能正常启动。
9．可靠性试验项目：
9.1试验条件(水泵水平放置及安装)：
9.1.1试验电源：试验电源为正弦波电压应不大于额定电压的2%，频率变化范围1%。
9.1.2试验水质 : 97.95%清水+1%洗涤剂+1%细沙+0.05%铁屑
9.1.3溶液温度为25℃～90℃之间，4小时25℃，4小时90℃连续运行1000小时。
9.2非正常工作试验：将被试水泵施加额定电压和额定频率下堵住转子，使其达到热稳定，热稳定后绕组温度应不超过190℃.冷却至室温后，能承受时间为1min电压（有效值）
为1250V的耐压试验。
9.3湿热试验：按GB12665进行，温度：40±2℃，湿度：90%～95%的环境下，试验周期2d。
9.4堵转试验：额定电压下、常温环境下堵转2小时，符合F级耐热等级，电机无异常现象。
9.5泄漏电流的测定:在温升试验后，被试电动机在1.06倍额定电压下空载，按GB12350第7.2条规定的方法进行。
9.6耐久性试验：在额定电压下，水泵应能承受历时5000小时的耐久性试验，电机无异常现象。
9.7振动：按GB10068.1规定，进行自身振动试验，其结果应符合第7条中4的规定。
10．本产品符合Q/WDT001-2000《永磁同步水泵技术条件》的要求
