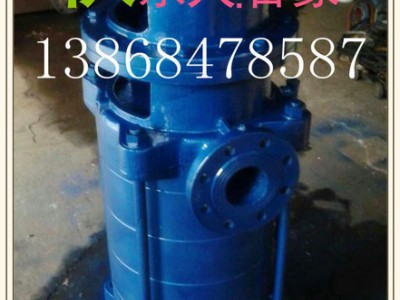

| 材质 | 铸铁 |
|---|---|
| 性能 | 不阻塞 |
| 用途 | 管道泵 |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 50（m3/h） |
| 叶轮数目 | 4 |
| 扬程 | 80（m） |
| 汽蚀余量 | 4（m） |
| 吸入口径 | 80（mm） |
| 排出口径 | 80（mm） |
| 结构原理 | 喷射泵 |
| 级数 | 多级 |
| 重量 | 480（kg） |
| 电压 | 380（V） |
| 功率 | 22（kw） |
| 规格 | 整机,无电机 |
| 品牌 | 运锚 |
| 型号 | 80DL50-20*4 |
概述：
DL多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型,为立式多级多节段式结构。螺杆把进水段,中段,出水段夹紧联成一体。水泵每一级装一个叶轮,一个导水叶。轴向力采用水力平衡法解决,残余轴向力由球轴轴承承受,用油脂润滑。轴封采用软填料或机械密封。产品执行JB/T2727-93《立式多级离心泵型式与基本参数》标准,主要供吸送稀释的,清洁的,不腐蚀的,不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
二,DL立式多级离心泵适用范围：
DL型立式多级离心泵广泛应用于高层建筑的消防,生活供水以及空调机组循环,冷却水输送。
三, DL立式多级离心泵产品特点：
1,水力模型先进：效率高,性能范围广。
2,结构新颖,运行可靠：取消了平衡鼓,其轴向力采用水力平衡,彻底解决了平衡鼓易锈蚀,易咬死,易磨损的问题,保证了运行更加可靠。
3,更少的运行,维修费用：采用优质机械密封,耐磨损,无泄漏,使用寿命长,故障率低,具有更少的运行维修费用。
4,运行平稳,噪音低：采用低转速电机,使泵运行平稳,噪音更低。
5,立式结构,占地面积小。四,技术参数： 流量：4.2-504m3/h；扬程：24-240m；功率：1.5-450kw；转速：1480r/min；口径：φ40-φ250；温度范围：0- 90℃；工作压力：≤2.4Mpa。
四,DL立式多级离心泵构造：
多级离心泵的基本构造是由六部分组成的,分别是：叶轮,泵体,泵轴,轴承,密封环,填料函。
五,DL立式多级离心泵叶轮：
多级离心泵叶轮至少有两个,一级一个叶轮,叶轮个数越多,扬程越高,一般每多一个叶轮,扬程就变成一级的N倍。如果一级是30米,10级叶轮就是300米。,量保持不变。
一,DL立式多级离心泵性能参数：
型 号 | 级 | 口径 | 流量 | 扬程 | 功率 | 转速 | 汽蚀余量 |
40DL(DLS)6-12 | 2 | 40 | 6 | 24 | 1.5 | 1480 | 3.2 |
3 | 36 | 2.2 | |||||
4 | 48 | 3 | |||||
5 | 60 | 4 | |||||
6 | 72 | 4 | |||||
7 | 84 | 5.5 | |||||
8 | 96 | 5.5 | |||||
9 | 108 | 7.5 | |||||
10 | 120 | 7.5 | |||||
11 | 132 | 7.5 | |||||
12 | 144 | 11 | |||||
50DL(DLS)12.5-12.5 | 2 | 50 | 12.5 | 25 | 3 | 1480 | 2.2 |
3 | 3.75 | 3 | |||||
4 | 50 | 4 | |||||
5 | 62.5 | 5.5 | |||||
6 | 75 | 7.5 | |||||
7 | 87.5 | 7.5 | |||||
8 | 100 | 7.5 | |||||
9 | 112.5 | 11 | |||||
10 | 125 | 11 | |||||
65DL(DLS)30-15 | 2 | 65 | 30 | 30 | 5.5 | 1480 | 2.82 |
3 | 45 | 7.5 | |||||
4 | 60 | 11 | |||||
5 | 75 | 15 | |||||
6 | 90 | 15 | |||||
7 | 105 | 18.5 | |||||
8 | 120 | 22 | |||||
9 | 135 | 22 | |||||
10 | 150 | 30 | |||||
80DL(DLS)50-20 | 2 | 80 | 50 | 40 | 11 | 1480 | 2.2 |
3 | 60 | 15 | |||||
4 | 80 | 22 | |||||
5 | 100 | 30 | |||||
6 | 120 | 3. | |||||
7 | 140 | 37 | |||||
8 | 160 | 45 | |||||
9 | 180 | 45 | |||||
10 | 200 | 55 | |||||
100DL(DLS)72-20 | 2 | 100 | 72 | 40 | 15 | 1480 | 2.8 |
3 | 60 | 18.5 | |||||
4 | 80 | 30 | |||||
5 | 100 | 37 | |||||
6 | 120 | 37 | |||||
7 | 140 | 45 | |||||
8 | 160 | 55 | |||||
9 | 180 | 55 | |||||
10 | 200 | 75 | |||||
100DL(DLS)100-20 | 2 | 100 | 100 | 40 | 18.5 | 1480 | 2.8 |
3 | 60 | 30 | |||||
4 | 80 | 37 | |||||
5 | 100 | 45 | |||||
6 | 120 | 55 | |||||
7 | 140 | 75 | |||||
8 | 160 | 75 | |||||
9 | 180 | 90 | |||||
10 | 200 | 90 | |||||
150DL(DLS)150-20 | 2 | 150 | 150 | 40 | 30 | 1480 | 2.8 |
3 | 60 | 37 | |||||
4 | 80 | 45 | |||||
5 | 100 | 55 | |||||
6 | 120 | 75 | |||||
7 | 140 | 90 | |||||
8 | 160 | 90 | |||||
9 | 180 | 110 | |||||
10 | 200 | 132 | |||||
150DL(DLS)165-20 | 2 | 150 | 160 | 50 | 37 | 1480 | 3.5 |
3 | 75 | 55 | |||||
4 | 100 | 75 | |||||
5 | 125 | 90 | |||||
6 | 150 | 110 | |||||
7 | 175 | 132 | |||||
8 | 200 | 132 | |||||
9 | 225 | 160 | |||||
10 | 250 | 160 | |||||
150DL(DLS)200-20 | 2 | 150 | 200 | 40 | 37 | 1480 | 3.5 |
3 | 60 | 55 | |||||
4 | 80 | 73 | |||||
5 | 100 | 90 | |||||
6 | 120 | 110 | |||||
7 | 140 | 110 | |||||
8 | 160 | 132 | |||||
200DL(DLS)300-20 | 2 | 200 | 300 | 40 | 55 | 1480 | 5 |
3 | 60 | 75 | |||||
4 | 80 | 110 | |||||
5 | 100 | 132 | |||||
6 | 120 | 160 | |||||
7 | 140 | 160 | |||||
8 | 160 | 200 |
一,DL立式多级离心泵安装：
1. 安装前检査水泵和电机的完好惰况.
2. 泵安装位置应尽可能靠近水源处
3. 泵与底座安装有两种方式,一种是直接装在水泥基础上的刚性连接,另一种是采用JGD型减振器安装的柔性连接,具体方法见安装示意图所示.
4. 直接安装可将泵安放在基础上垫高30-40毫米（准备充填水泥浆之用).然后进行校正,并穿好地脚螺栓,充填水泥砂浆,经3~5天水泥干涸后.重新校正,待水泥完全干涸后,拧紧地脚螺栓的螺母.
5. 安装管路吋,逬,出水管路都应有各自的支承,不应使泵的法兰承受过大的管路重量.
6. 泵用于有吸程场合,进水管端应装有底闼.并且进出口管路不应有过多弯道.同时不得有漏水.漏气现象存在.
7. 在逬口管路上最好装有过滤网,以防杂质进入叶轮内部.滤网的有效面积应是进水管面积的3~4倍,以保证液体的自由畅通
8. 为了维护和使用方便安全,在泵的进.出口管路上各安装一只调节阀及在泵出口附近安装一只压力表.以保证泵在额定范围内运行,确保泵的正常运行和使用寿命
9.逬口如需扩径连接,请选用偏心异径管遒接头
编号 | 名称 | 编号 | 名称 | |
1 | 球阀 | 1 | 球阀 | |
2 | 挠性接头 | 2 | 挠性接头 | |
3 | 取压直管 | 3 | 取压直管 | |
4 | 真空压力表 | 4 | 闸阀 | |
5 | 闸阀 | 5 | 弯管 | |
6 | 弯管 | 6 | 泵 | |
7 | 压力表 | 7 | 联接板 | |
8 | 水泥台座 | 8 | JGD型隔振器 | |
|
| 9 | 水泥台座
|
