| 材质 | 不锈钢、铸铁 |
|---|---|
| 产地 | 浙江 |
| 电动功率 | 0.25-380KW |
| 电压 | 220V/380V/660V |
| 工作温度 | ≤120 ℃ |
| 进出口径 | 80 mm |
| 流量 | 50 m3/h |
| 排出口径 | 80mm |
| 驱动方式 | 电动 |
| 销售方式 | 直销 |
| 性能 | 自动 |
| 扬程 | 50 m |
| 用途 | 管道泵 |
| 原理 | 离心泵 |
| 转速 | 2900 |
| 执行质量标准 | 国标 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 单级 |
| 叶轮吸入方式 | 单吸式 |
| 发货期限 | 0-7天 |
| 品牌 | 天洋水泵 |
| 型号 | ISW80-200,ISWB80-200,ISWR80-200,ISWH80-200 |
ISW卧式离心泵产品概述：
ISW型单级单吸卧式离心泵根据IS型单级单吸离心泵之性能参数和卧式泵的独特结构组合设计，解决了联轴器易松动的弊端，产品性能稳定。产品严格按照国际iso2858进行设计制造，该产品轴封选用硬质合金机械密封装置，具有无泄漏、运行稳定、噪音低等特点。
ISW卧式离心泵主要特点：
1、运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
ISW卧式离心泵主要用途：
1、ISW型卧式离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压，使用温度不高于80℃。
2、ISWR型卧式热水泵广泛适用于：化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度不高于120℃。
3、ISWH化工离心泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWB型卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为
-20～ +120℃。

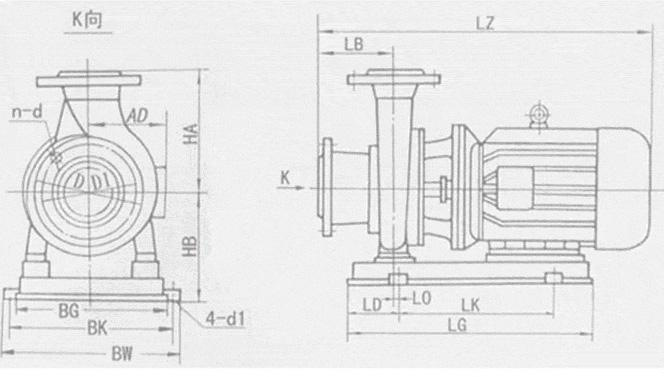

ISW卧式离心泵安装尺寸图：
具体数值请询问厂家

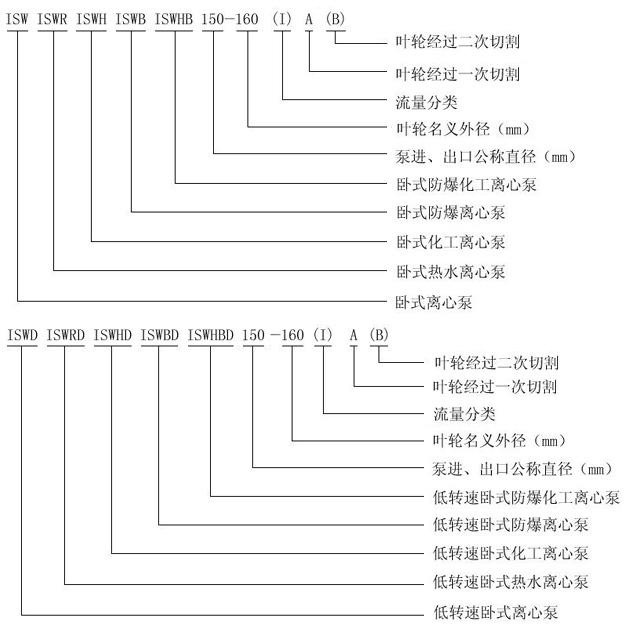

ISW卧式离心泵型号意义：
1、ISW卧式清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林喷灌，消防增压，远距离输送，暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、ISWR卧式热水泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、ISWH卧式化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
4、ISW卧式管道油泵，供输送汽油、煤油、柴油等用油类产品或易燃、易爆液体，被输送介质温度为一20~C～+120℃。
性能参数
ISW卧式离心泵起动前的准备：
1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。
2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液进入机械密封端面。
5、高温型应先进行预热，升温速度50℃/小时，以保证各部受热均匀。
起 动：
1、全开进口阀门。
2、关闭吐出管路阀门。
3、起动电机，观察泵运行是否正确。
4、调节出口阀门开度以所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行(即大电流运行)至使电机烧坏。调正好的出口阀门开启大与小和管道工况有关。
5、检查轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。
6、检查电机、轴承处温升≤70℃。
停 车：
1、高温型先降温，降温速度<10℃/分，把温度降低到80℃以下，才能停车。
2、关闭吐出管路阀门。
3、停止电机。
4、关闭进口阀门。
5、如长期停车，应将泵内液体放尽。
ISW卧式离心泵故障原因及解决方案：
| 故障形式 | 产生原因 | 排除方法 |
| 离心泵不出水 | a.进出口阀门未打开，进出管路阻塞， 流道叶轮阻塞 | 检查，去除阻塞物 |
| b.电机运行方向不对，电机缺相转速很慢 | 调整电机方向，紧固电机接线 | |
| c.吸入管漏气 | 拧紧各密封面，排除空气 | |
| d.泵没灌满液体，泵腔内有空气 | 打开泵上盖或打开排气阀，排尽空气 | |
| e.进口供水不足，吸程过高，底阀漏水 | 停机检查、调整(并网自来水管和带吸程使用易出现此现象) | |
| f.管路阻力过大，泵选型不当 | 减少管路弯道，重新选泵 | |
| 卧式离心泵流量不足 | a.先按1.原因检查 | 先按1.排除 |
| b.管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足 | 去除阻塞物，重新调整阀门开度 | |
| c.电压偏低 | 稳压 | |
| d.叶轮磨损 | 更换叶轮 | |
| 攻率过大 | a.超过额定流量使用 | 调节流量关小出口阀门 |
| b.吸程过高 | 降低 | |
| c.泵轴承磨损 | 更换轴承 | |
| 杂音振动 | a.管路支撑不稳 | 稳固管路 |
| b.液体混有气体 | 提高吸入压力排气 | |
| c.产生汽蚀 | 降低真空度 | |
| d.轴承损坏 | 更换轴承 | |
| e.电机超载发热运行 | 调整按5. | |
| 电机发热 | a.流量过大，超载运行 | 关小出口阀 |
| b.碰擦 | 检查排除 | |
| c.电机轴承损坏 | 更换轴承 | |
| d.电压不足 | 稳压 | |
| 离心泵漏水 | a.机械密封磨损 | 更换 |
| b.泵体有砂孔或破裂 | 焊补或更换 | |
| c.密封面不平整 | 修整 | |
| d.安装螺栓松懈 | 紧固 |
ISW卧式离心泵特别说明：
7.5KW以下水泵可配隔震垫直接安装在基础上。
7.5KW以上时，可与浇铸基础直接安装，亦可采用我单位IS联接板配合隔震器安装、隔震器的安装方法同ISG泵配套的隔震器的尺寸，与ISG系列中相同规格水泵的隔震器尺寸相同。
ISW卧式离心泵安装说明：
1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶
轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一
只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。
ISW卧式离心泵工作条件：
1、吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜95%。
3、所输送介质中固本颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
