| 品牌 | 湖南通大 |
|---|---|
| 型号 | HW，HB，HBF型 |
| 驱动方式 | 电力 |
| 性能 | 耐磨 |
| 用途 | 其他 |
| 泵轴位置 | 根据型号变化 |
| 材质 | 铸铁 |
| 叶轮数目 | 其他 |
| 适用范围 | 农田排灌、工业和城市给排水 |
| 流量 | 140~9000 |
| 扬程 | 3.7~20 |
| 转速 | 根据功率变化 |
| 吸入口径 | 300 |
| 排出口径 | 300 |
| 规格 | 面议 |
概述

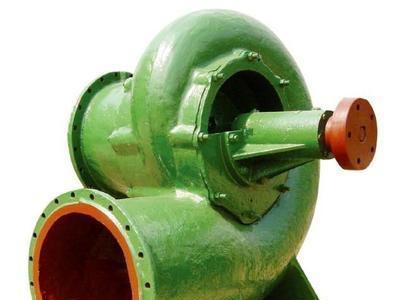

HW型泵为卧式、单级、单吸、蜗壳式混流泵。结构简单、使用可靠、装修方便、而且效率高、体形小、重量轻。适用于输送清水或物理、化学性质类似于水的其他液体。被输送液体温度不宜高于50℃。广泛用于农田排灌、工业和城市给排水等多种场合。
性能范围
流量 140~9000m3/h
扬程 3.7~20m
传动方式
有直接传动和变速传动。常用动力机是电动机和柴油机。订货时应明确动力机的型号（功率、转数），以便确定联轴器或皮带轮的规格。
水泵方向
向水泵进口看，叶轮一般为逆时针旋转（650HW-5、650HW-7、650HW-10泵为逆时针旋转）。
型号说明
300HW-8A
300 泵进、出口直径300mm
HW 卧式蜗壳混流泵
8 设计扬程为8m
A 表示叶轮外径被切割
结构说明
1、HW型泵主要由泵盖、叶轮、泵体、泵轴、 轴套及轴承体等主要零件构成。参看结构图
2、泵盖分别与泵体和进水管相接。 泵盖平面与叶轮平面之间应有适当间隙。间隙过小，会产生摩擦；间隙过大，会导致泵体内的压力水大量回流，使泵的效率降低。实际使用的适宜间隙为0.3～0.7mm(将泵轴推向泵的进口端)，间隙可用增减纸垫厚度来调整。
3、轴封装置由填料、填料压盖、填料环和泵体上的填料环组成。 其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。
4、轴套用以保护泵轴。磨损后可及时更换。
5、泵轴用单列向心球轴承支承。 轴承可用润滑油润滑——油量应控制在油**的标线间；也可用润滑脂润滑——可在装配水泵时加入。使用中通过拆装前盖和后盖来补充。
6、泵体上端的螺孔，用于加灌引水或联接真空泵抽气引水。
7、为扩大泵的使用范围，满足用户不同要求，可切割叶轮(泵型号加尾标字母表示)．
8、150～350HW型泵的附件有进、出口呆弯、活弯、 底阀和皮带轮或联轴器；400～650HW泵的附件有进、出口呆弯、逆止阀和皮带轮或联轴器。 可供用户选用；650以上泵附件在订货时另议。
