氯丁胶乳防水砂浆厂家直销离子规格可调防水防腐量大从优

JT氯丁胶乳防水/防腐砂浆

一、产品简介

    氯丁胶乳防水砂浆是由氯丁胶乳防水乳液、胶凝材料、骨料按特殊工艺混合而成，其中阳离子氯丁胶乳是一种高聚物分子改性基高分子防水防腐系统；由引入环氧树脂改性胶乳加入国内氯丁橡胶乳液及聚丙烯酸酯，合成橡胶，各种乳化剂，改性胶乳等所组成的高聚物胶乳；加入基料和适量化学助剂和填充料，经塑炼，混炼，压延等工序加入而成的高分子防水防腐材料。氯丁胶乳防水/防腐砂浆寿命长，施工方便，该砂浆具有优异的粘结、抗裂、抗冻、防渗、防腐、抗氯离子渗透、耐磨、耐老化等性能，适用于水利、港口工程、公路、桥梁、冶金、化工、工业与民用建筑等钢结构和钢筋混凝土结构的防渗、防腐护面和修补工程。

二、使用范围

1、建筑结构混凝土加固，人防设施防水堵漏

2、水库大坝、港口防渗处理

3、热水池、垃圾填埋场、化工仓库、化工槽等防化学品腐蚀建筑

4、路面、桥面、隧道、涵洞混凝土修补
5、工业和民用建筑屋面、卫生间、地下室防渗漏处理

6、钢结构和钢筋砼防水

7、能在潮湿基面上直接施工，与多种基材具有良好的粘结力。

三、技术指标(参照执行标准: GB/T50212-2002)

1、阳离子氯丁胶乳乳液性能指标：

2、（阳离子）氯丁胶乳防水/防腐砂浆性能指标

四、包装存储

1、本品包装规格为20kg/桶或50kg/桶，干粉砂浆按照50kg/袋。

2、宜存放在室内干燥、通风、防潮、防雨环境中，保质期6个月。

3、氯丁胶乳防水砂浆可按一般货舱物贮存运输

1、使用条件

1.1氯丁胶乳防水砂浆施工环境温度宜为10-35℃，当施工环境温度低于5℃时，应采取加热保温措施。不宜在大风、雨天或阳光直射的高温环境中施工。

1.2氯丁胶乳防水砂浆不应在养护期少于3d的水泥砂浆或混凝土基层上施工。

1.3 当单独购买氯丁胶乳乳液，工地现场自配砂浆时：水泥标号应采用不低于p.o42.5的水泥，骨料采用不大于2.5mm的洁净河沙或石英砂，水泥：砂子的比例为1:1-2，一吨砂浆中氯丁胶乳掺量为38-50，为了使砂浆达到相应的产品性能指标和获取较好的施工操作性，可以适当添加稳定剂、消泡剂、ph值调节剂等助剂。

1.4 当使用成品砂浆时，氯丁胶乳的掺量会相应降低，可低至砂浆重量的15-20%

2、基面处理：

2.1 基层表面应平整、粗糙、清洁，无油污、起砂、空鼓、裂缝等现象。施工前应用高压水冲洗并保持潮湿状态，施工时不得有积水

2.2在钢界面上施工时，基层表面应无油污、浮锈，除锈等级宜为ST3，焊缝和搭接部位，应用氯丁胶乳砂浆找平后，在进行施工。

3、配制砂浆：氯丁胶乳防水防腐砂浆宜采用人工拌合，当采用机械拌合时，应使用立式复式搅拌机。拌制时不宜剧烈搅动；拌匀后，不宜再反复搅拌和加水，配置好的砂浆应在1h内用完。

4、使用步骤：

4.1铺抹氯丁胶乳砂浆前应先涂刷氯丁胶乳水泥净浆一遍，净浆按照水泥100-200：氯丁胶乳38-50的比例掺加，根据施工性还需加入适量改性剂，边涂刷边摊铺氯丁胶乳水泥砂浆。若基面毛糙、平整，在满足施工性的条件下，也可直接涂抹配好的氯丁胶乳防水防腐砂浆。

4.2砂浆一次施工面积不宜过大，应分条或分块错开施工，每块面积不宜大于12m2,条宽不宜大于1.5m,补缝或分段错开的施工间隔时间不应小于24h。坡面的接缝木条或聚氯乙烯条应预先固定在基层上，待砂浆抹面后可抽出留缝条并在24h后进行补缝。分层施工时，留缝位置应相互错开。

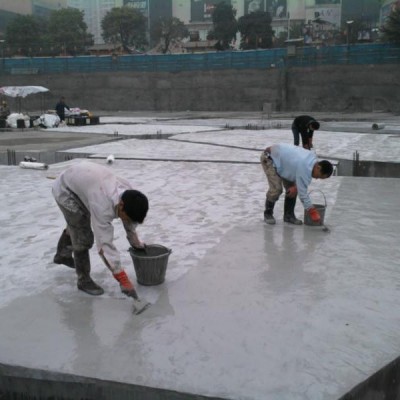

4.3 氯丁胶乳水泥砂浆摊铺完毕后应立即压抹，并宜一次抹平，不宜反复抹压。遇到气泡时应刺破压紧，表面应密实。

4.4在立面或仰面上施工时，当面层厚度大于10mm时，应分层施工，分层抹面厚度宜为5-10mm。待前一层干至不粘手时可进行下一层施工。

4.5氯丁胶乳防水砂浆施工后12-24h后，宜在面层上再涂刷一层水泥净浆。

5、养护氯丁胶乳水泥砂浆抹面后，表面干至不粘手时即进行喷雾或覆盖塑料薄膜、麻袋进行养护。塑料薄膜四周应封严，养护周期最好是潮湿养护7d，再自然养护21d。

6、当用于铺砌块材时，

6.1砌块表面应预先用水将块材浸泡2h后，擦干水迹即可铺砌。

6.2块材结合层厚度和灰缝宽度应符合下表

6.3铺砌耐酸砖时应采用揉挤法；铺砌厚度大于或等于60mm的天然石材时可采用座浆法。

6.4铺砌块材时应在基层上边涂刷净浆边铺砌，块材的结合层及灰缝应密实饱满，并应采取措施防止块材移动，立面块材的连续铺砌高度应与胶泥、砂浆的硬化时间相适应，并应防止块材受压变形。

6.5铺砌块材时，灰缝应填满压实，灰缝的表面应平整光滑，并应将块材上多余的砂浆清理干净。
