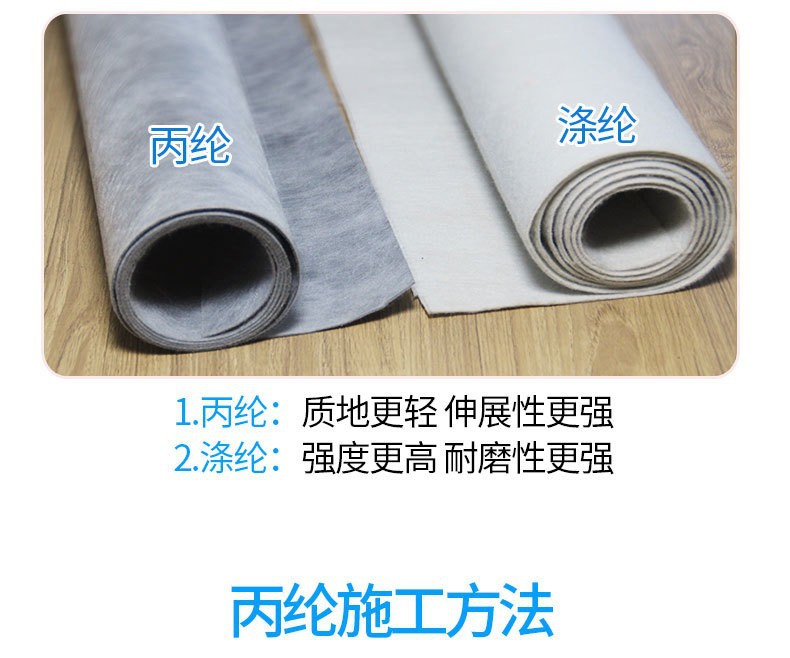

聚乙烯高分子丙纶防水卷材卫生间车库顶板底板复合防水材料

施工程序：验收找平层一清理基层一配制水泥粘合剂一做附加层一基层施工一保护层一养护

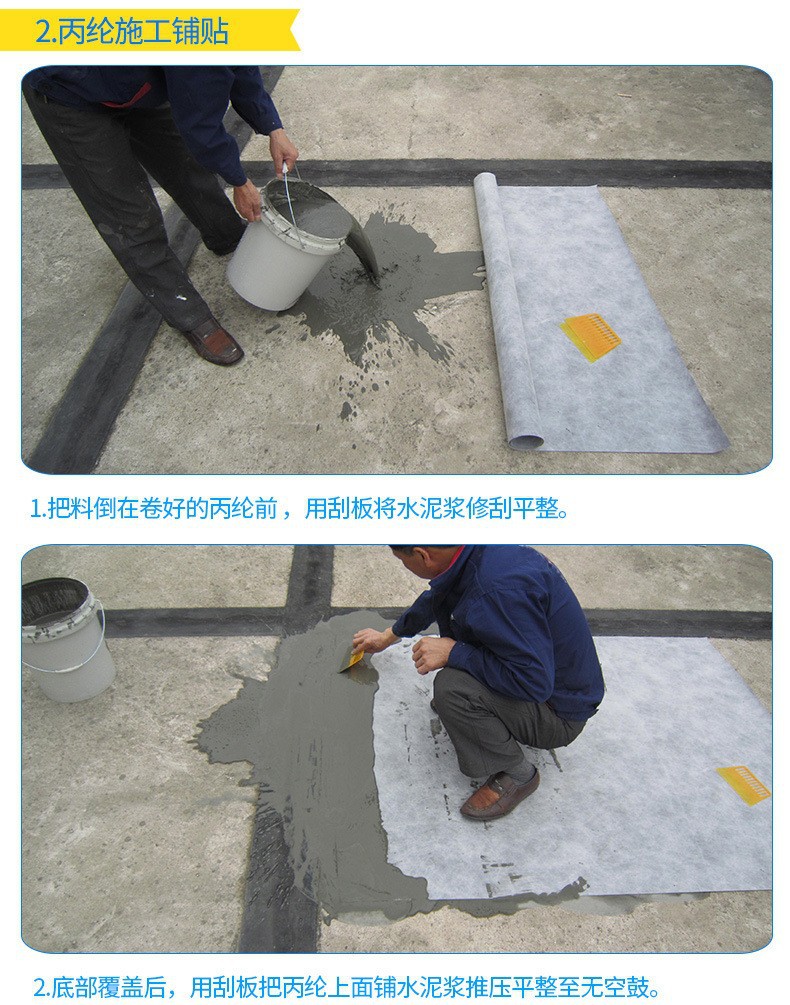

●粘结前，先将卷材预铺开，找正，然后将卷材两端对折卷起，把配制好的水泥粘合剂倒入基层上，并用刮板均匀的刮开再将卷材向前推铺并及时用刮板排除遗留在卷材内部的空气刮出多余粘结剂。卷材与找平层的粘结率≥85％。
●接缝做法：
(1)屋面防水接缝施工：隔汽层、防水层和附加层均采用搭接缝方法，用水泥粘合剂粘结，宽度为10cm。附加层接缝与防水层接缝错开5cm以上。
(2)地下室防水接缝施工：采用1O一15cm搭接盖条接缝方式，盖条选用高分子合缝粘合胶粘结。
(3)防水卷材搭接宽度长边8—1Ocm短边1 O一1 5cm，相邻短边接缝应错开1 OOcm以上墙面与地面夹角处均为30cm以上。
●保护层：
卷材铺粘完毕后，需在防水层上做厚度为2cm的1：2.5水泥砂浆保护层，分二次抹成，二层接茬必须错开20cm以上，保护层要求平整，并洒水养护。

适应范围

●建筑应用一 屋面防水：应用要特别注意卷材与找平层的粘接面积及粘接强度，这是保证防水效果、保证防水寿命的关键技术。 地下防水：应将卷材设计在受水压有背衬的条件下使用，防止剥离。在无背衬条件下使用应核算卷材剥离强度。 室内防渗：应用于内墙包括楼面防渗时，卷材粘贴后，应保证粘接层硬化再进行表面装饰施工。内墙装饰面层前，应向卷材 上刷一层含1.5％聚乙烯丙(涤)纶复合防水卷材配套专用胶粉的水泥素浆。 地面防潮：应用于地面防潮，要注意地面面层的厚度，以保证地面安定性。墙脚处卷材垂直高度不小于200mm。 保温隔气：用于保温层隔汽时可采用单面复合卷材，其粘贴、铺设与屋面防水相同，接缝采用双面复合卷材垫条方式，无防护层。

●建筑应用二渠道、蓄水池防渗；土石坝防渗

●其它应用可应用在；台金、化工防污染、防渗、管道防水、矿井防水、道桥防水、隧道防水等用途。

 设计施工要点

（一）屋面防水
  高分子防水卷材用于屋面防水工程有多种构造方式，用于屋面防水工程要特别注意卷材与找平层的粘接强度及粘接面积，这是保证防水效果、使用寿命的关键，高分子防水卷材粘接不得有目视空鼓现象，粘接面积应大干85％。
（二）地下防水
  高分子防水卷材用于地下防水工程一般应将高分子防水卷材置于受水压的一面，基本构造分为外防式、内防式。在施工过程中应防止电焊、机械等损坏高分子防水卷材。
（三）防渗防潮
  高分子防水卷材用于室内防渗防潮时，应保证卷材粘接胶充分固化后再进行表面装修施工。用于卫生间、厨房等防渗时。高分子防水卷材接缝用聚氨酯胶粘接。
（四）装修方式
  在高分子防水卷材表面作装修时，需在粘接胶充分凝固后，再粘贴面层材料，以防止卷材剥离脱落。粘接面层材料前应在卷材上涂刷水泥胶。待充分固化后再粘贴面层。
（五）粘接胶的选用
  高分子防水卷材采用水泥添加专用配套胶或805胶（聚乙烯醇缩甲醛溶液）或乳白胶（聚醋酸乙烯乳液）制成的水泥胶（简称水泥胶）与基层满面粘贴。
（六）接缝方式
高分子防水卷材接缝搭接宽度：长边接缝为100mm，短边接缝为120mm。采用盖条方式，盖条宽度为1 OOmm。地下防水接缝可采用搭接方式，用聚氨酯胶粘接，也可采用搭接加盖条方式，用水泥胶做搭接粘接后再用聚氨酯胶粘贴盖条：屋面隔汽层接缝采用双面高分子防水卷材做垫条用水泥胶对接。复合卷材的接缝也可以采用热融方式。
施工方法
（一）施工准备
  一个施工组7人：清理基层1人，制运胶3人，铺贴卷材2人，复杂部位1人。
（二）施工操作程序
  验收基层（找平层）一清扫基层（找平层）一制备粘接胶一处理复杂部位一铺贴高分子防水卷材一检验高分子防水卷材施工质量一保护层施工一验收。

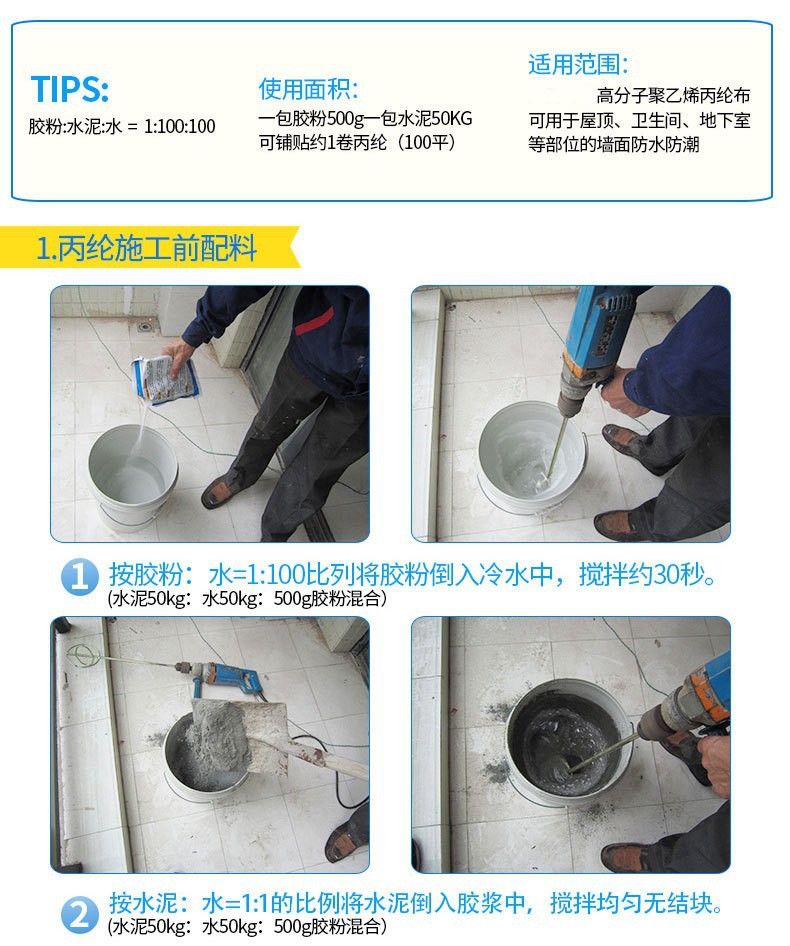

（三）按要求配制好粘接胶
（四）高分子防水卷材施工
  高分子防水卷材施工前必须找平层验收合格后、含水率在30～50％时即可进行防水层施工。
  1、复杂部位处理
  防水层施工前，应按图纸要求做好复杂部位（屋面凸出部位、雨水口、檐沟：地下防水阴角、阳角、穿墙管等）的附加层，复杂部位的附加层用高分子防水卷材、水泥胶或聚氨酯胶处理粘接。
  2、高分子防水卷材铺贴
  高分子防水卷材铺贴时。先在铺贴部位将高分子防水卷材预放3至12米（地下工程可预放2-3米）找正方向后，在中间处固定，将卷材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置，连续铺贴直至整幅完成。
  铺贴方法：将水泥胶用毛刷涂到基层（找平层）和卷材对应的表面厚约1.0mm，然后粘贴卷材，同时在卷材上表面用刮板将粘贴接面排气压实，排出多余部分粘接胶。
  垂直面高分子防水卷材粘贴必须纵向粘贴，自上向下对正，自下向上排气压实，要求基层与卷材同时涂胶，厚度均约1.Omm。
  3、接缝施工
  接缝涂胶部位要求基层干净、干燥。屋面防水用水泥胶接缝时，接缝与卷材粘贴可同时进行，两个粘接面同时涂胶，接缝满粘，胶层厚度为1.0-1.6mm，接缝压实后在接缝边缘再涂刷一层水泥胶，厚度为0.8-1.Omm，涂刷宽度从接缝边缘向两边延伸30mm，接缝不允许有露底、打皱、翘曲、起空现象。用聚氨酯胶接缝时应在粘接胶固化后进行，具体操作方法：翻起上层卷材，将胶涂在下层卷材上，涂胶应连续均匀，厚度在1.Omm左右，涂胶后粘合压实。翻起时应防止高分子防水卷材与基层剥离。
  地下防水用盖条方式接缝时，水泥胶接缝压实后，不在接缝边缘再涂刷水泥胶，溢出的水泥胶不必处理，而是待水泥胶固化后，将接缝表面水泥清除，在接缝处和盖条上同时涂刷聚氨酯胶粘贴盖条。
  4、屋面隔汽层施工
  隔汽层施工前，对基层、施工环境等要求与防水层施工前要求不同。复杂部位处理与屋面防水层复杂部位处理相同。 （五）保护层施工
  高分子防水卷材外露时，为防止意外损坏和紫外线照射，需加保护层延长高分子防水卷材使用寿命。保护方式以水泥材料为主，上人屋面和永久性建筑用1：25水泥砂浆抹20mm厚，非上人屋面和非永久性建筑可采用水泥胶涂刷两道约1.0mm厚。
  保护层施工前必须在防水层验收合格后：并将防水层表面清扫干净：保护好施工材料运输通道的卷材：施工人员应穿软底鞋操作。
其他注意事项
  （一）高分子防水卷材施工温度宜在5℃以上25℃以下进行。环境温度O℃及以下时禁止使用水泥胶粘接，环境温度-5℃及以下时不能使用聚氨酯胶粘接。
  （二）当采用聚氨酯胶时，禁止使用溶剂稀释，以防止卷材溶胀变形。
  （三）屋面防水高分子防水卷材粘贴面积要求85％以上，地下防水粘贴面积要求90％以上，粘接层必须连续。
  （四）采用聚氨酯胶搭接接缝，铺贴高分子防水卷材时不能将水泥胶涂在高分子防水卷材搭接处，以免影响接缝粘接。
  （五）高分子防水卷材铺贴后，高分子防水卷材下部不允许存在硬性颗粒及杂质，以免损坏复合卷材。
  （六）水泥胶涂刷后应马上粘贴高分子防水卷材，防止胶中水分散失，影响粘贴质量。

      （七）应避免与酸碱矿物油凡士林等影响聚乙烯性能的化学物质接触，同时避免与80℃以上高温接触以免发生变形。
