| 标准 | 国标 |
|---|---|
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | 200 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 适用介质 | 水 |
| 用途 | 排气 |
| 压力环境 | 常压 |
| 品牌 | 正宣 |
| 型号 | FOX |
| 通道位置 | 直通式 |

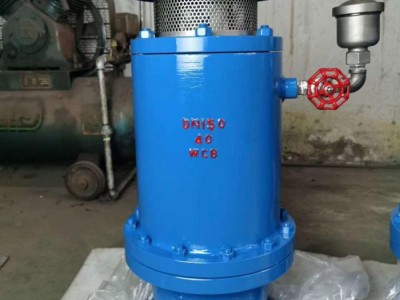

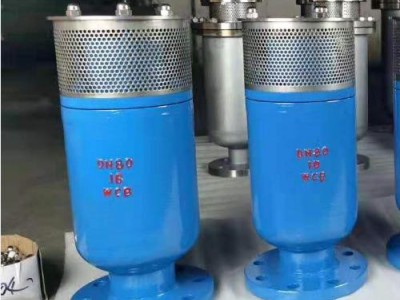

FOX防水锤排气阀
产品概述：
具有普通空气阀的低压进排气和高压微量排气功能。其低压进排气是在管道压力较低时(空管充水，管道排空等)工作，主要为低压工况下大量排气和进气；高压微量排气则是在管道正常带压工作时，将管道内不断析出的气体及时排放，以减少因之可能产生的多种不利后果。
FOX-2防水锤排气阀还具有防水锤功能，即保证在管线出现水柱拉断的负压工况下，迅速大量排气，以避免负压的产生；而当随后出现的水柱弥合工况时，阀门有效地限制排气，通过延缓排气时间，在管道当中造成空气囊似的弹性压缩空间，阻止快速的水柱弥合可能造成的压力升高，即水锤。
FOX-2防水锤排气阀是*一款能真正解决管道当中起伏点出现"水柱拉断"式水锤的有效解决方案，其有大浮筒和小浮筒两个圆柱形浮筒分别负责低压进排气与高压微量排气，小浮筒安装在大浮筒的上方，且两个浮筒均在主阀体内，本产品带有缓冲盘片，确保平缓排气，防止出现"气堵"破坏的情况，其缓冲片在经历高速排气时所通过的面积以及小孔的数量可做调整。
运行原理：
可以看到阀门顶端有很多小孔，浮球托板与阀体的内壁连接，浮球托 板上开有过孔，浮球托杆插装在过孔内，浮球托杆的上端固定安装有浮球，浮球的安装位置与阀口相对应，浮球用于控制阀口的开合，弹簧托板与阀体的内 壁固定连接，弹簧导向杆的下端与弹簧托板固定连接，弹簧导向杆的上端固定安装在第二阀盖上，堵盘套装在弹簧导向杆上，堵盘的安装位置与第二阀口相对应，弹 簧的上端与堵盘固定连接，弹簧的下端与弹簧托板固定连接，弹簧套装在弹簧导向杆上，弹簧用于控制堵盘的上下运动，堵盘用于控制第二阀口的开合。
产品特点：
FOX防水锤排气阀用在送水时容易产生突压及大量冲击的管线上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命。水锤产生的主要原因是水管中有空气，空气柱在突然降压时会膨胀，推动水柱运动，这样气推水，水推气，形成水锤，形成大的破坏力。特别是*次试水，必须排气，排气完了再停水。
技术参数：
| 公称通径DN（mm） | 50~400 |
| 公称压力PN（Mpa） | 1.0~6.4 |
| 使用温度（℃） | 0~90 |
| 适用介质 | 水 |
技术零部件材质：
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 零件名称 | 阀盖 | 螺栓螺母 | 阀体 | 护体 | 浮球 | 定位柱 |
| 材质属性 | 碳钢、不锈钢 | 碳钢、不锈钢 | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
外形尺寸图：
| 口径 | H | D | D1 | D2 | b | N-Φ |
| 50 | 350 | 165 | 125 | 102 | 18 | 4-18 |
| 80 | 380 | 200 | 160 | 138 | 20 | 8-18 |
| 100 | 400 | 220 | 180 | 158 | 20 | 8-18 |
| 150 | 480 | 285 | 240 | 212 | 22 | 8-22 |
| 200 | 550 | 340 | 295 | 268 | 24 | 12-22 |
| 250 | 630 | 405 | 355 | 320 | 26 | 12-26 |
| 300 | 700 | 460 | 410 | 378 | 28 | 12-26 |
| 350 | 750 | 520 | 470 | 428 | 30 | 16-26 |
