| 材质 | 碳钢 |
|---|---|
| 工作温度 | 常温 |
| 公称通径 | 齐全 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 自动 |
| 适用介质 | 水 |
| 外形 | 中型 |
| 形态 | 复合式 |
| 用途 | 排气 |
| 压力环境 | 常压 |
| 品牌 | 三科阀门 |
| 型号 | FOX |
| 通道位置 | 直通式 |

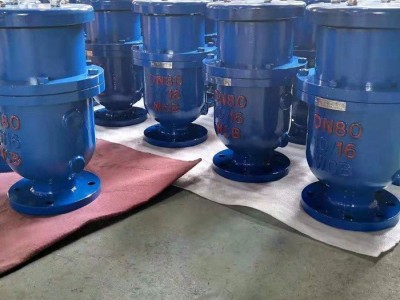

一、产品概述：
FOX防水锤空气阀用在送水时容易产生突压及大量冲击的管线上，防止排气时的大量喷水及有效减缓对于排气阀内部的冲击，以延长排气阀的寿命。水锤产生的主要原因是水管中有空气，空气柱在突然降压时会膨胀，推动水柱运动，这样气推水，水推气，形成水锤，形成大的破坏力。特别是*次试水，必须排气，排气完了再停水。
二、工作原理：
可以看到阀门顶端有很多小孔，浮球托板与阀体的内壁连接，浮球托 板上开有过孔，浮球托杆插装在过孔内，浮球托杆的上端固定安装有浮球，浮球的安装位置与阀口相对应，浮球用于控制阀口的开合，弹簧托板与阀体的内 壁固定连接，弹簧导向杆的下端与弹簧托板固定连接，弹簧导向杆的上端固定安装在第二阀盖上，堵盘套装在弹簧导向杆上，堵盘的安装位置与第二阀口相对应，弹 簧的上端与堵盘固定连接，弹簧的下端与弹簧托板固定连接，弹簧套装在弹簧导向杆上，弹簧用于控制堵盘的上下运动，堵盘用于控制第二阀口的开合。
三、性能参数：
| 公称通径DN（mm） | 50~400 |
| 公称压力PN（Mpa） | 1.0~6.4 |
| 使用温度（℃） | 0~90 |
| 适用介质 | 水 |
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 |
| 零件名称 | 阀盖 | 螺栓螺母 | 阀体 | 护体 | 浮球 | 定位柱 |
| 材质属性 | 碳钢、不锈钢 | 碳钢、不锈钢 | 碳钢、不锈钢 | 不锈钢 | 不锈钢 | 不锈钢 |
