| 别名 | 锁管机 缩管机 压管机 扣压机 |
|---|---|
| 电动机功率 | 3-4kw |
| 电压 | 380（V） |
| 动力类型 | 液压 |
| 规格 | 多款 |
| 外形尺寸 | 电话咨询 |
| 用途 | 广泛用于车辆、工程机械、液压机械、焊割设备等行业。 |
| 重量 | 可定制 |
| 是否库存 | 是 |
| 作用对象材质 | 金属 |
| 品牌 | 一鸣 |
| 型号 | YM500-C |
| 加工定制 | 是 |

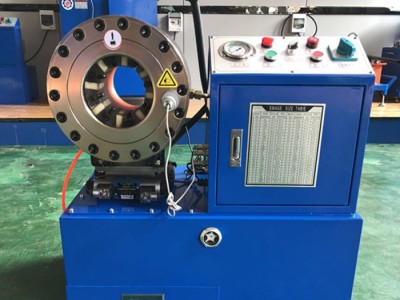

我厂研制生产的锁管机适用于工农业和工程机械液压传动用高压胶管、纤维管、塑料管总成的扣压加工。具有扣压范围广、精度高、自动化程度高、易操作、好维修等优点
主要技术特征
1．扣压钢丝胶管内径：φ4～φ51IVmm
工业管内径：**大89mm
2．标尺精度：0.01mm
3. 功率：3~4KW
4. 电压：380V
5. **大扣压力：520吨
6. 转速：1440r/min
7. 油泵排量：5~ 10ml/rad
8. 外形尺寸：600*300*1100（mm）
9. 重量：260Kg
10. **大开口直径：+30mm
工作原理
油泵在电机驱动下，输出液压油,推动液压缸里的活塞做左右往复运动，从而使压块推动模座，使模座能产生径向收缩**终实现模块对胶管的扣压。当收缩量达到在控制面板上所设定的值时，扣压自动停止，换向阀自动换向，液压油进入油缸下腔，带动上方板向上运动，使模具孔张大**可以取下扣压好的胶管总成。
安装调试
1、搬运：机器宜采用叉车搬运。
2、安装：机器需水平固定于稳固的地基上，并作接地处理。
3、注油：打开机箱后侧盖，在油箱中加入56升46号抗磨液压油。
4、接电：将电源线接在机器规定的电源上，点动电机观察旋向，电机旋向应与电机上标签箭头方向一致，或者在接好线后打开电源开关，如果机器动作，模具张口增加则电机旋向正确 ，如果机器无动作，则需要将三根火线当中的任意两根对调即可。
5、压力调整：机器系统**大压力为31.5MPa，靠溢流阀调整。顺时针调整压力增大，逆时针调整压力减小。（出厂时压力已经调整好，如需调整溢流阀压力，严禁超过31.5MPa使用本设备）
操作
1、打开机器后盖，往油箱中加入大约56升清洁的46#抗磨液压油。
2、将电源线接好，然后打开在机器侧面安装的总开关，如果模具自动产生动作，则说明电机转向正确，如果没有动作，则说明电机反转，应将接线头处的三根火线当中的任意两根对调即可(注意：必须切断电源后方可操作)。
3、机器初次使用时应空扣压10～20次，观察各部位均正常后方可使用。锁管机在冬季使用时应空载运动20-30次，以使油温增高一些，同时可增加机器的使用寿命。
扣押范围 3 - 51
功率4KW，排量12L
扣压推力5600KN
配备12套模具
配备点动或自动 转换
双模式脚踏控制器（标配）
可移动式机床工作灯（标配）
便捷式微动调节器（标配）
