搅拌机类型 | 多功能搅拌机 |
---|---|
应用领域 | 工程建筑 |
物料类型 | 固-液 |
适用物料 | 混凝土 |
动力类型 | 电动 |
布局形式 | 卧式 |
搅拌方式 | 自落式搅拌 |
作业方式 | 循环作业式 |
搅拌鼓形状 | 鼓筒型 |
每次处理量范围 | 出料300-500L(L) |
装置方式 | 移动式 |
电机功率 | 5.5(Kw) |
转速范围 | 14(r/min) |
规格 | 350 |
品牌 | 宏顺 |

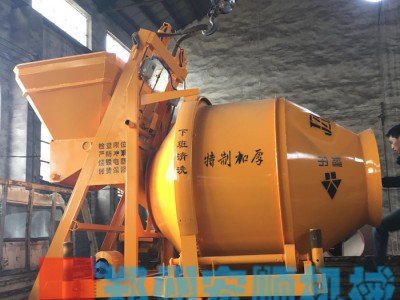

型号 | JZC350 |
24小时咨询电话:18638757915 公司网址:https://zzhsjixie./
自落式搅拌机**是把混合料放在一个旋转的搅拌鼓内,随着搅拌鼓的旋转,鼓内的叶片把混合料提升到一定的高度,然后靠自重自由撒落下来。这样周而复始地进行,直至拌匀为止。这种搅拌机一般拌制塑性和半塑性混凝土。强制式搅拌机是搅拌鼓不动,而由鼓内旋转轴上均置的叶片强制搅拌。这种搅拌机拌制质量好,生产效率高;但动力消耗大,且叶片磨损快。一般适用于拌制干硬性混凝土。
一.搅拌机构
搅拌机构由搅拌筒、托轮和传动系统组成。
搅拌筒是搅拌机的工作部件、搅拌筒为双锥形、筒体内焊有两对高低片,交叉布置,分别与拌筒轴线成一定夹角,搅拌筒旋转时,叶片在使物料提升下落的同时,还使物料轴向回窜动,所以搅拌运动比较强烈,搅拌35-45秒即可达到匀质混凝土。
在搅拌筒的出料锥体内部,焊有一对出料叶片,改变搅拌筒旋转方向,混凝土即由底叶片推向出料叶片并排出筒外。
搅拌筒由四个托转支承,搅拌筒由电机经减速箱驱动齿圈而旋转,故在有雾、阴雨天气,仍然可靠工作。
传动系统,减速箱为二级贺柱齿轮减速,传动比为6.04248,三角皮带轮速比为2.3912,拌筒齿圈速比为7.1111,总传动比为102.7467。抖筒的正反转由电机换向实现。
二、进料机构
进料机构由上料斗、爬梯、接长轨道和落地轨道组成。
进料斗的升降及爬翻动作,由齿轮减箱的输出轴通过轴端的进料离合器和钢丝绳卷筒带动,离合器由手动操纵杆控制,料斗的上极限位置,由限位装置自动脱开离合器。
三、供水系统
供水系统由电机、水泵、调节阀和管路组成。
电机通电后水泵即可将水直接注入拌筒,并通过调节阀来调节水的流量,(出厂时流量已调整合适)。搅拌所需的水量,是通过电气箱内的时间断电器直接控制水泵电机运转时间来实现的。用户可按给定的时间流量关系,选择要求供水量所需时间,并可定期校核或调整。供水处有二个起动按钮,供水时,按一下左边的一只按钮,水泵启动,到达规定的时间后,供水电路自动切断。右边的旋转式按钮旋转后,按一下左边的按钮可连续供水,拧紧分流装置螺母,接上水管,可以冲洗搅拌机外表,拆开螺母,即能恢复正常的供水状态。
四、底盘
底盘由14号槽钢焊成,下面装有轮胎两只,前面装有牵引杆供拖行使用。义盘的前部还装有前支轮一只,供停放或在平地上短距离转移用。在底盘的四角装有可调高低的支腿,搅拌机工作时,将支腿撑牢,以提高机器的稳定性。汽车拖行时,需将前支轮翻上挂起,还需将支腿放在**高位置,并用插销定位,再装上弹簧,以防震动,插销脱落。
滚筒搅拌机技术参数:
型号 | JZC200 | JZC250 | JZC300 | JZC350 |
出料容量(升) | 200升 | 250升 | 300升 | 350升 |
进料容量(升) | 320 | 400升 | 480升 | 560升 |
生产率(立方米/小时) | 6-8 | 6-8 | 9-12 | 10-14 |
搅拌筒转速(转/分) | 17 | 17转/分 | 15转/分 | 14转/分 |
骨料**大颗粒(毫米) | 60 | 60毫米 | 60毫米 | 60毫米 |
供水精度 | 误差≦2% | 误差≦2% | 误差≦2% | 误差≦2% |
搅拌提升功率 | 4KW | 4KW | 4KW | 5.5KW |
水泵功率 | 0.55KW | 0.55KW | 0.55KW | 0.75KW |
**大拖行速度 | 20公里/小时 | 20公里/小时 | 20公里/小时 | 20公里/小时 |
外型尺寸(MM) | 2250*1980*2750 | 2250*1980*2750 | 2500*2000*2800 | 2766*2140*3000 |
整机重量(KG) | 1300 | 1300 | 1350 | 1950 |
【温馨提示】《1》由于在生产过程中对技术的不断升级和改进,所以网站中的技术参数等仅供参考,如有变动恕不另行通知!《2》网站中标识的价格仅做参考,价格根据原料价格浮动,具体价格以来电咨询为准,欢迎新老客户来公司考察面谈。公司全体员工竭诚为您服务。
