| 材质 | 金属 |
|---|---|
| 类别 | 不锈钢潜水泵 |
| 流量 | 1.5m3/h |
| 性能 | 自动 |
| 原理 | 管道泵 |
| 品牌 | 山东中煤工矿物资集团有限公司 |
| 型号 | 风动潜水泵 |
| 加工定制 | 是 |

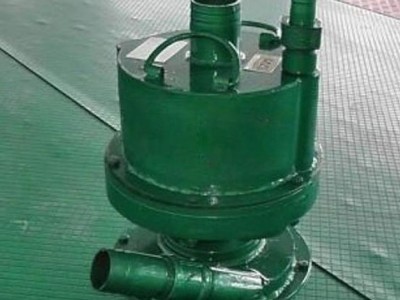

风动潜水泵
风动潜水泵产品介绍
风动潜水泵具有体积小、重量轻、结构新颖、操作方便、便于安装、维修和移动等优点。供矿山开拓、掘井巷道或竖井井筒施工等不同环境条件的场所排水作业。该泵在动力部分采用了叶片式气动马达，具有自动离心调速器结构，能确保在额定转速范围内运行。是一种率、高扬程的矿山掘井、建井的理想排水工具。
风动潜水泵特点
1、重新设计了气动马达的参数，提高了气动马达的轴功率。
2、针对降噪措施设计了壳体内消声结构，调整了进气方位，使排气气流在壳体内进行对撞、交叉干涉膨胀后进入外接的有自主知识产权的消声器内，改善了井下施工的工况条件。
3、对气动马达的叶片强度、厚度重新按国内外理论计算进行校核，提高了叶片的抗弯扭曲强度；并对叶片进行了特殊工艺处理，使叶片耐磨耐用，其耐磨程度是其他风泵厂家叶片的几十倍，降低了维修更换叶片、气缸的次数。
4、在涡室内配置新型复合式叶轮，进一步提高了扬程。
风动潜水泵将焕发出新的生命力，成为新一代系列排水机具。
风动潜水泵相关参数
流量-扬程：BQF-Ⅰ17-70
气压(MPa)：0.5
转速(rpm)：3850
耗气量(m3-min)：4-4.5
进风管内径(mm)：2550
出水管内径尺寸：320×275×370。
风动潜水泵工作原理
风动潜水泵动力部分是根据汽轮机冲击叶轮原理，具有优良的空气动力特性，气动效率高。环形一体涡轮栅选用铝合jin，硬模浇铸并经热处理再机加工而成。无须像气动马达那样需加油润滑及更换叶片，经济利用值高。风动潜水泵泵轴上下由两只封闭轴承支承。结构简单，平稳性能优良，能确保在额定范围内的高转速运行。
风动潜水泵泵体轴封部分二只丁型骨架橡胶密封圈，利用水气压使封圈内涨，增加密封效果。涡轮下端有聚氨酯防尘圈，保证了轴承部分的清洁。zmff002
排气部分采用有孔网板压制而成，中置微孔泡沫材料，消音效果显著，大力改善了井下降噪的工况条件。
该泵是一种以压缩空气为介质，通过喷管进入涡轮旋转作功，泵轴随之高速回转带动泵叶轮排水。
